Szczegóły Produktu:
|
| Materiał: | UNS K93600, dwuskładnikowy stop żelaza i niklu | ||
|---|---|---|---|
| High Light: | stopy żaroodporne,stopy o wysokiej wydajności,stop niklu i żelaza UNS K93600 |
||
Nikiel stop 36 (UNS K93600, W.Nr. 1.3912) pręt, rura, taśma, drut, kucie elementów laserowych itp.
1 PRODUKT
Nikiel stop żelaza 36 (UNS K93600, W.Nr. 1.3912) półprodukty do elementów laserowych itp.
Stop 36 jest dostępny w następujących standardowych półproduktach:

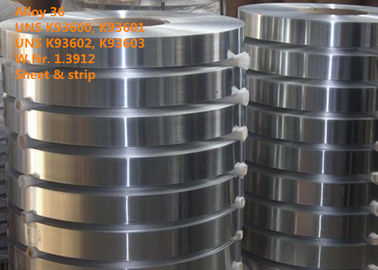

Arkusz
Stan dostawy: walcowane na gorąco lub na zimno, poddawane obróbce cieplnej, odkamieniane lub marynowane
Rozebrać się
Stan dostawy: walcowane na zimno, poddane obróbce cieplnej, marynowane lub wyżarzone na jasno

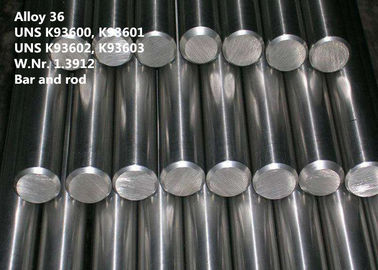

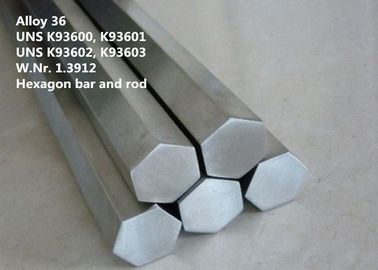

Bar and Rod
Warunki dostawy: kute, walcowane, ciągnione, poddane obróbce cieplnej, utlenione, odkamieniane lub marynowane, toczone, obrane, szlifowane lub polerowane

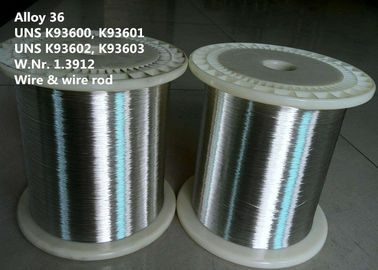

Drut (profil, okrągły, płaski, kwadratowy)
Stan dostawy: Jasny ciągniony, ¼ trudny do twardego, jasny wyżarzany w pierścieniach, pojemnikach, na szpulach i zagłówkach
Walcówka
Stan dostawy: walcowane na gorąco (średnica od 5,5 mm do 40 mm)
Inne

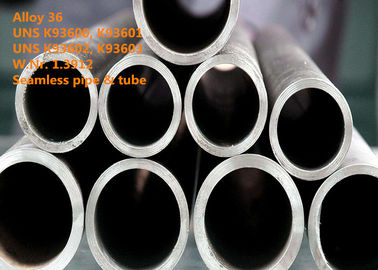

Można zamówić inne kształty i wymiary, takie jak tarcze, pierścienie, rury bez szwu i odkuwki.
2 RÓWNOWAŻNE OZNACZENIE
W.Nr. 1.3912, Ni36, Fe-Ni36 (AFNOR), 1J36, 4J36, stop NILO 36, stop VDM® 36, Pernifer 36, Invar 36
UNS K93600 (dla termostatów), K93601 (dla zbiorników ciśnieniowych), K93602 (dla procesu usuwania wiórów), K93603 (dla stopów o niskiej rozszerzalności cieplnej)
3 PRZEGLĄD
Stop 36 jest dwuskładnikowym stopem żelazo-nikiel o szczególnie niskim współczynniku rozszerzalności cieplnej, przy czym poziomy węgla i manganu, jak również swoboda zanieczyszczeń są znaczące. Formowanie na zimno zmniejsza również rozszerzalność cieplną. Sztuczne starzenie ze stopniową obróbką cieplną stabilizuje współczynniki rozszerzalności w wybranym zakresie temperatur.
Stop 36 charakteryzuje się:
◘ Bardzo niski współczynnik rozszerzalności między -250 ° C (-418 ° F) a + 260 ° C (500 ° F)
◘ Dobra ciągliwość i wytrzymałość.
4 ZASTOSOWANIE
Stop 36 zawiera 36% niklu, głównie do kontrolowanej ekspansji i zastosowań magnetycznych.
Typowe zastosowania to:
◘ Rurociągi do przechowywania i transportu skroplonych gazów
◘ Komponenty do ekranów OLED
Devices Urządzenia pomiarowe i kontrolne do temperatur poniżej 200 ° C (392 ° F), np. Do termostatów
◘ Tuleje do połączeń śrubowych lub nitowych między różnymi metalami
Components Elementy bimetaliczne i termostatyczne bimetale, w których stop 36 jest elementem pasywnym
◘ Formy do produkcji tworzywa sztucznego wzmocnionego włóknem węglowym (CFP), szczególnie dla przemysłu lotniczego
◘ Ramy dla elektronicznych jednostek sterujących w satelitach i podróży kosmicznej do -200 ° C (-328 ° F)
Elements Elementy nośne dla soczewek elektromagnetycznych w laserowych jednostkach sterujących
◘ Wahadło
Onents Komponenty dla przemysłu motoryzacyjnego
◘ Napowietrzne linie energetyczne w wariancie stopowym, utwardzalnym przez starzenie
5 SKŁAD CHEMICZNY (% wag.):
| Ni | Fe | Cr | Współ | Mn | Si | do | P. | S. | Mo | Cu | Se |
| 35,0–37,0 | Saldo | ≤0,25 | ≤0,50 | ≤0,60 | ≤0,30 | ≤0,05 | ≤0,015 | ≤0,015 | ≤0,50 | ≤0,50 | ≤0,50 |
6 WŁAŚCIWOŚCI FIZYCZNE
Gęstość w 20 ° C: 8,11 g / cm3 (0,293 funta / cal 3 )
Temperatura Curie: 230 ° C (446 ° F)
Moduł sprężystości przy rozciąganiu: 20,3 x 10 3 ksi (140 x 10 3 MPa)
Tabela 6-1 Punkty topnienia i przegięcia
| Stop | Temperatura topnienia | Punkt przegięcia | ||
| ° C | ° F | ° C | ° F | |
| Stop 36 | 1430 | 2605 | 220 | 430 |
Tabela 6-2 Przewodność cieplna w 20 ° C (68 ° F)
| Stop | W / m ° C | Btu w / ft²h ° F |
| Stop 36 | 10 | 69,3 |
Tabela 6-3 Średni współczynnik rozszerzalności cieplnej
| 77 do 212 ° F | 7.2 | x 10 -6 in / in / ° F |
| 77 do 302 ° F | 7.5 | x 10 -6 in / in / ° F |
| 77 do 392 ° F | 7.8 | x 10 -6 in / in / ° F |
Tabela 6-4 Przewodność cieplna
| 77 ° F | 104 | BTU-in / hr / ft² / ° F |
| 212 ° F | 110,9 | BTU-in / hr / ft² / ° F |
| 392 ° F | 117,9 | BTU-in / hr / ft² / ° F |
| 572 ° F | 128,8 | BTU-in / hr / ft² / ° F |
Tabela 6-5 Oporność elektryczna
| Temperatura | Microhm cm (ohm.circ mil / ft) | |
| ° C | ° F | Stop 36 |
| 20 | 68 | 80 (481) |
| 100 | 212 | 86 (517) |
| 200 | 392 | 97 (583) |
| 300 | 572 | 105 (632) |
| 400 | 752 | 111 (668) |
| 500 | 932 | 117 (704) |
| 600 | 1112 | 121 (728) |
Tabela 6-6 Typowa rozszerzalność cieplna stopu 36
| Zakres temperatury | Całkowite rozszerzenie | Średni współczynnik liniowy | ||
| ° C | ° F | 10 -3 | 10-6 / ° C | 10 -6 / ° F |
| -220 | -396 | -0,33 | 1.5 | 0,8 |
| -120 | -216 | -0,16 | 1.3 | 0,7 |
| 20–100 | 68–212 | 0,12 | 1.5 | 0,8 |
| 20–150 | 68-302 | 0,26 | 2) | 1.1 |
| 20–200 | 68–392 | 0,47 | 2.6 | 1.4 |
| 20–250 | 68–482 | 0,8 | 3.5 | 1.9 |
| 20–300 | 68–572 | 1,54 | 5.5 | 3.1 |
| 20–350 | 68–662 | 2,37 | 7.2 | 4 |
| 20–400 | 68–752 | 3.19 | 8.4 | 4.7 |
| 20–450 | 68–842 | 4.01 | 9.3 | 5.2 |
| 20–500 | 68–932 | 4,85 | 10.1 | 5.6 |
7 METALOGRAFIA
W stanie miękkiego wyżarzania stop 36 ma sześcienną strukturę kryształu zorientowaną na twarz.
8 ODPORNOŚĆ NA ORROZJĘ
W suchej atmosferze stop 36 jest odporny na korozję w temperaturze pokojowej. W niesprzyjających warunkach, na przykład w wilgotnej atmosferze, na powierzchni może wystąpić korozja.
9 WŁAŚCIWOŚCI MECHANICZNE
Tabela 9-1 Typowe właściwości mechaniczne stopu 36 w stanie wyżarzonego miękko
| Temperatura | Wytrzymałość na rozciąganie | Granica plastyczności (przesunięcie 0,2%) | Wydłużenie na 50 mm (2 cale) | Redukcja powierzchni | |||
| ° C | ° F | MPa | ksi | MPa | ksi | % | % |
| 20 | 68 | 490 | 71 | 240 | 35 | 42 | 70 |
| 100 | 212 | 430 | 62 | 180 | 26 | 43 | 70 |
| 200 | 392 | 430 | 62 | 110 | 16 | 45 | 70 |
| 300 | 572 | 410 | 59 | 93 | 13 | 48 | 70 |
| 400 | 752 | 350 | 51 | 93 | 13 | 53 | 70 |
| 500 | 932 | 290 | 42 | 93 | 13 | 59 | 69 |
| 600 | 1112 | 210 | 30 | 77 | 11 | 68 | 67 |
Tabela 9-2 Typowe właściwości mechaniczne prętów wyżarzanych miękko po formowaniu na zimno w temperaturze pokojowej
| Formowanie na zimno | Granica plastyczności 0,2% Rp 0,2 | Wydłużenie przy zerwaniu A5 | |
| % | MPa | ksi | % |
| 0 | 292 | 42,4 | 40 |
| 23 | 645 | 93,5 | 15 |
| 39 | 679 | 89,5 | 13 |
| 53 | 702 | 102 | 12 |
Tabela 9-3 Twardość
| Stop | Stan | HV | HRB |
| Stop 36 | Wyżarzone | 150 maks. | 80 maks. |
| Całkowicie ciężko | 220 min. | 96 min. |
10 INSTRUKCJA PRACY
Stop 36 może być łatwo formowany zarówno na gorąco, jak i na zimno, a także może być obrabiany mechanicznie. Obrabialność jest porównywalna do austenitycznych stali nierdzewnych.
Formowanie na gorąco
Stop 36 może być formowany na gorąco w zakresie temperatur od 1050 do 800 ° C (1922-1472 ° F) z późniejszym szybkim ochłodzeniem w wodzie lub powietrzu.
Formowanie na zimno
W przypadku formowania na zimno obrabiany przedmiot powinien być w stanie wyżarzonym. Stop 36 ma podobną szybkość utwardzania do austenitycznych stali nierdzewnych. Należy to wziąć pod uwagę przy wyborze sprzętu do formowania i planowaniu procesów formowania. Wyżarzanie pośrednie jest konieczne w przypadku dużych prac formowania na zimno.
Obróbka cieplna
Wyżarzanie należy przeprowadzać w temperaturach od 820 do 900 ° C (1580-1652 ° F), a następnie chłodzić powietrzem. W porównaniu z chłodzeniem powietrzem, chłodzenie wodne po wyżarzeniu powoduje niższy współczynnik rozszerzalności cieplnej.
Obróbka skrawaniem
Stop 36 jest korzystnie przetwarzany w stanie wyżarzonym. Obrobione mechanicznie właściwości stopu 36 są podobne do austenitycznych stali nierdzewnych. Dzięki wysokiej ciągliwości wióry powstające podczas obróbki mają tendencję do ciągowatości i są twarde, a zatem mogą powodować szybkie zużycie prowadnic krawędzi narzędzia skrawającego. Narzędzie powinno być zawsze włączone. Należy stosować stosunkowo niską prędkość skrawania przy niezbyt dużej prędkości posuwu. Odpowiednia głębokość wiórów jest ważna do cięcia poniżej wcześniej utworzonej strefy utwardzonej.
11 SPECYFIKACJA STANDARDOWA
ASTM B388 Płyta, pasek
Taśma ASTM B603, drut
Płyta ASTM B753, arkusz
ASTM F1684 Płyta, blacha, pręt, pręt
DIN 1715 Arkusz i taśma
Taśma DIN 17470, drut
DIN 17745 Płyta, blacha, pręt, pręt
SEW 385 Płyta, blacha, pręt, pręt
AFNOR NF A54-301 Skład
12 ZALETY KONKURENCYJNEJ:
(1) Ponad 50-letnie doświadczenie w badaniach i rozwoju stopów wysokotemperaturowych, stopów odpornych na korozję, stopów precyzyjnych, stopów ogniotrwałych, metali rzadkich i metali szlachetnych oraz produktów.
(2) 6 kluczowych laboratoriów i centrum kalibracji.
(3) Opatentowane technologie.
(4) Proces wytapiania ultra-czystości: VIM + IG-ESR + VAR
(5) Doskonała wysoka wydajność.
13 TERMIN BIZNESOWY
| Minimalna ilość zamówienia | Do negocjacji |
| Cena £ | Do negocjacji |
| Szczegóły pakowania | Zabezpieczenie przed wodą, transport morski, standardowe opakowanie eksportowe młyna |
| znak | Zgodnie z zamówieniem |
| Czas dostawy | 60-90 dni |
| Zasady płatności | T / T, L / C w zasięgu wzroku, D / P |
| Zdolność dostaw | 300 ton metrycznych / miesiąc |
