Szczegóły Produktu:
|
| Material: | UNS N06626, a solid-solution strengthened superalloy | ||
|---|---|---|---|
| High Light: | stopy żaroodporne,stopy o wysokiej wydajności,wydech lotniczy UNS N06626 |
||
Ulepszony arkusz ze stopu 625M (N06626) odporny na zmęczenie, pasek, folia, łącznik, rura do wydechu lotniczego
1 PRODUKT
Ulepszony stop 625M odporny na zmęczenie (UNS N06626) do wydechu lotniczego i kosmicznego itp.

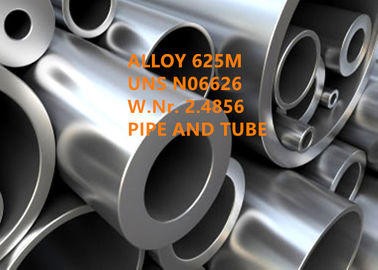

Formy produktu dostępne w postaci arkusza, paska, folii, złączki, tuby itp.
2 RÓWNOWAŻNE OZNACZENIE
UNS N06626, W.Nr.2.4856 (EN), stop Inconel ® 625LCF, stop Haynes® 625SQ ®
3 ZASTOSOWANIE
Stop 625M jest łatwo wytwarzany i spawany przy użyciu praktyk wspólnych dla stopu 625. Blacha i taśma ze stopu 625M znajdują zastosowanie w wydechu lotniczym, elastycznych mieszkach samochodowych, dylatacyjnych w rurach procesowych lub transportowych oraz w mieszankach przemysłu chemicznego, dylatacyjnych i konstrukcjach, w których wymagane są niskocyklowe i zmęczeniowe warunki cieplne w temperaturze do 1200 ° F (650 ° C), wytrzymałości i odporności na korozję.
4 PRZEGLĄD
Stop 625M jest superstopem wzmocnionym stałym roztworem, modyfikacją stopu 625 opracowaną w celu zwiększenia odporności na zmęczenie w temperaturach do około 1200 ° F (649 ° C). Skład stopu jest ściśle kontrolowany do bardzo niskich poziomów węgla, krzemu i azotu.
Pierwotne topienie odbywa się przez topienie indukcyjne próżniowe, a następnie ćwiczenie elektrod zużywalnych przy użyciu przetapiania elektrożużlowego. Podczas przetwarzania wielkość ziarna jest kontrolowana zgodnie z ASTM nr 5 lub drobniejszą.
5 SKŁAD CHEMICZNY (% wag.):
Tabela 1
| Fe | Ni | Współ | Cr | Si | do | Mo |
| ≤5,00 | ≥58.0 | ≤1,00 | 20,0–23,0 | ≤0,15 | ≤0,03 | 8,0–10,0 |
| Ti | Glin | Mn | P. | S. | Nb + Ta | N. |
| ≤0,40 | ≤0,40 | ≤0,50 | ≤0,015 | ≤0,015 | 3.15–4.15 | ≤0,02 |
6 WŁAŚCIWOŚCI FIZYCZNE
Tabela 2 Stałe fizyczne
| Gęstość | lb / cu in | 0,305 |
| gram / cm 3 | 8.44 | |
| Zakres topnienia | ° F | 2350–2460 |
| ° C | 1290–1350 | |
| Ciepło właściwe a , Btu / lb ° F (J / kg ° C) | 0 ° F (-18 ° C) | 0,096 (402) |
| 70 ° F (21 °) | 0,098 (410) | |
| 93 ° C (200 ° F) | 0,102 (427) | |
| 204 ° C (400 ° F) | 0,109 (456) | |
| 316 ° C (600 ° F) | 0,115 (481) | |
| 427 ° C (800 ° F) | 0,122 (511) | |
| 1000 ° F (538 ° C) | 0,128 (536) | |
| 1200 ° F (649 ° C) | 0,135 (565) | |
| 1460 ° F (760 ° C) | 0,141 (590) | |
| 871 ° C (1600 ° F) | 0,148 (620) | |
| 982 ° C (1800 ° F) | 0,154 (645) | |
| 2000 ° F (1093 ° C) | 0,160 (670) | |
| Przepuszczalność | przy 200 Oersted (15,9 kA / m) | 1.0006 |
| Temperatura Curie | ° F | <-320 |
| ° C | <-196 |
7 WŁAŚCIWOŚCI MECHANICZNE IES
Stop 625M ma średnią wielkość ziarna ASTM nr 5 (0,0025 cala / 0,064 mm) lub drobniejszą. Niezwykłą cechą tego stopu jest jego niskocyklowa wytrzymałość zmęczeniowa wynikająca przede wszystkim z kontrolowanej mikrostruktury, wielkości ziarna i granicy plastyczności.
Te same czynniki, które zwiększają odporność na zmęczenie mechaniczne, również poprawiają odporność na zmęczenie termiczne. Stop, podobnie jak Stop 625, ulega mikrostrukturalnemu tworzeniu się faz podczas długotrwałego narażenia na pośrednio podwyższone temperatury. Takie narażenie może zwiększyć wytrzymałość stopu przy jednoczesnym obniżeniu plastyczności i udarności. Ze względu na tworzenie się faz, z niekorzystnym wpływem drobnego ziarna na właściwości pełzania-pękania, stop 625M nie jest zalecany do długotrwałego stosowania przy wysokich naprężeniach powyżej 1200 ° F (650 ° C).
Właściwości mechaniczne w temperaturze pokojowej
Tabela 3 Właściwości mechaniczne temperatury pokojowej a
| Min. wytrzymałość na rozciąganie | Mini granica plastyczności przesunięcie 0,2% | Mini wydłużenie | ||
| ksi | MPa | ksi | MPa | % |
| 120 | 827 | 60 | 414 | 40 |
wymóg plastyczności może nie mieć zastosowania do grubości blachy poniżej 0,010 cala (0,25 mm). Wymóg wydłużenia może nie mieć zastosowania do grubości poniżej 0,005 cala (0,13 mm). Wszystkie wymagania dotyczą temperatury pokojowej.
Namiot zginany:
Grubości 0,27 mm (1,27 mm) i poniżej: 1T
Grubości powyżej 0,27 cala (1,27 mm) do 0,100 cala (2,54 mm): 2T
Tabela 4 Właściwości mechaniczne w wysokiej temperaturze
| Temperatura testowa | 0,2% Wydajność | Najwyższa wytrzymałość na rozciąganie | Wydłużenie | |||
| ° F | ° C | ksi | MPa | ksi | MPa | % |
| 600 | 316 | 51,1 | 809 | 117,4 | 353 | 64,1 |
| 800 | 427 | 49,1 | 776 | 112,6 | 339 | 60,9 |
| 1000 | 538 | 49,9 | 776 | 112,5 | 344 | 60,5 |
| 1200 | 649 | 46,9 | 787 | 114,2 | 323 | 81,4 |
| 1300 | 704 | 44,4 | 646 | 93,7 | 306 | 103,9 |
| 1400 | 760 | 46,9 | 497 | 72,1 | 323 | 88,8 |
Tabela 5 Liczby wielkości ziarna ASTM dla różnych temperatur wyżarzania blachy walcowanej na zimno
| Czas (min) | 954 ° C (1750 ° F) | 982 ° C (1800 ° F) | 1810 ° F (1010 ° C) | 1038 ° C (1900 ° F) |
| 15 | 8.5 | 8 | 7.5 | 6.5 |
| 30 | 8.5 | 7,75 | 7 | 6.5 |
| 45 | 8 | 7.25 | 6.5 | 6 |
| 60 | 8 | 7.25 | 6.5 | 5.5 |
| 120 | 7 | 6.5 | 6 | 5 |
8 OBRÓBKA CIEPLNA
Stop 625M jest zazwyczaj wyżarzany w temperaturze 1800 ° F (980 ° C) przez 5 minut z chłodzeniem powietrzem.
Arkusz i taśma, AMS 5879
871 ° C (1600 ° F) Minimalna / jasna wyżarzanie
9 INSTRUKCJA PRACY
Stop 625M może być łatwo obrabiany na gorąco i na zimno. Jednak do każdej operacji, która spełnia wysokie właściwości mechaniczne, wymagane są maszyny.
Praca na gorąco
Stop 625M może być obrabiany na gorąco w zakresie temperatur od 1176 do 900 ° C (2150 do 1650 ° F) z późniejszym szybkim schłodzeniem w wodzie lub przy użyciu powietrza. Przedmioty obrabiane należy umieścić w piecu podgrzanym do wysokiej temperatury roboczej w celu podgrzania. Po ponownym osiągnięciu temperatury roboczej na gorąco zaleca się czas retencji 60 minut na każde 100 mm (4 cale) grubości przedmiotu obrabianego. Następnie obrabiane przedmioty należy natychmiast usunąć i uformować podczas okna podanej temperatury. Jeśli temperatura materiału spadnie do 950 ° C (1742 ° F), przedmiot musi zostać podgrzany.
Chłodne pracowanie
Obróbkę na zimno należy przeprowadzać na wyżarzonym materiale. Stop 625M ma wyższą szybkość utwardzania niż austenityczne stale nierdzewne. Należy to wziąć pod uwagę podczas projektowania i wyboru narzędzi i sprzętu do formowania oraz podczas planowania procesów formowania. Wyższe pośrednie wyżarzanie może być konieczne przy wysokich stopniach deformacji na zimno. Po obróbce na zimno z ponad 15% odkształcenia materiał powinien być poddany wyżarzaniu miękkiemu lub wyżarzaniu w roztworze.
Obróbka skrawaniem
Stop 625M powinien być obrabiany w stanie wyżarzonym. Ponieważ stop jest podatny na hartowanie robocze, należy stosować niskie prędkości skrawania i odpowiednie prędkości posuwu, a narzędzie powinno być zawsze włączone. Wystarczająca głębokość wiórów jest ważna, aby zejść poniżej utwardzonej powierzchniowo warstwy powierzchniowej. Optymalne rozpraszanie ciepła dzięki zastosowaniu dużych ilości odpowiednich, najlepiej zawierających wodę smarów chłodzących, ma kluczowe znaczenie dla stabilnego procesu obróbki.
Tabela 6 Zalecane warunki toczenia za pomocą narzędzi jednopunktowych
| Stal szybkotnąca | Węglik powlekany | ||||||
| Prędkość powierzchniowa | Karmić | Prędkość powierzchniowa | Karmić | ||||
| fpm | m / min | lpr | Mm / rev | fpm | m / min | lpr | m / obr |
| 13–35 | 4.0–10.7 | 0,005–0,020 | 0,13-0,51 | 45–110 | 14–34 | 0,005–0,020 | 0,13-0,51 |
10 SPECYFIKACJA STANDARDOWA
Stop 625M jest oznaczony jako UNS N06626 i W. Nr. 2.4856 i spełnia wymagania UNS N06625.

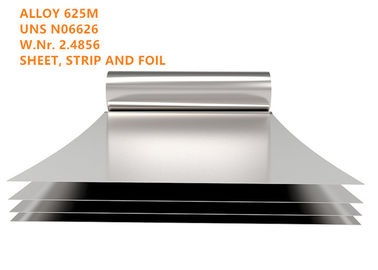

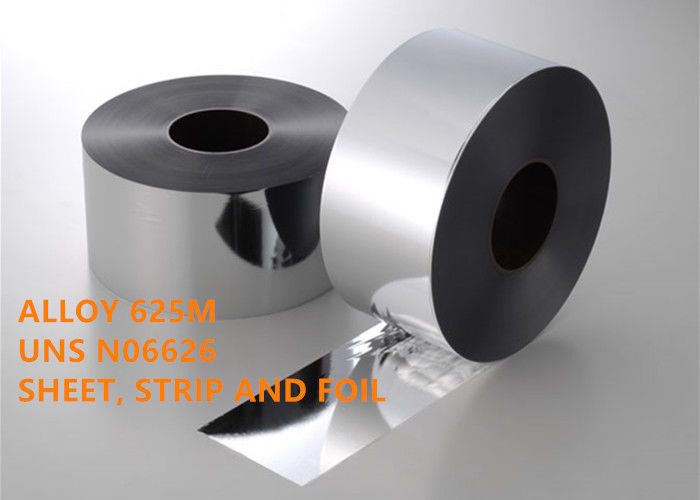

Arkusz i pasek
SAE AMS 5879 Stop niklu, korozja i żaroodporność, blacha, taśma i folia, 62Ni - 21,5Cr - 9,0Mo - 3,7Cb, walcowane na zimno i wyżarzane
ASTM B443 / ASME SB443
BS 3072 (NA21)
Sprawa ASME Kod 2276.
Spawana rura i rura
Sprawa ASME Kod 2276.

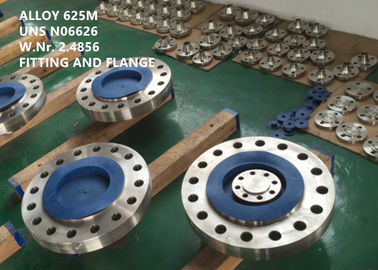

Armatura
Sprawa ASME Kod 2276.
11 ZALETY KONKURENCYJNE
(1) Ponad 50-letnie doświadczenie w badaniach i rozwoju stopów wysokotemperaturowych, stopów odpornych na korozję, stopów precyzyjnych, stopów ogniotrwałych, metali rzadkich i metali szlachetnych oraz produktów.
(2) 6 kluczowych laboratoriów i centrum kalibracji.
(3) Opatentowane i innowacyjne technologie.
(4) Proces wytapiania ultra-czystości: VIM + IG-ESR + VAR
(5) Doskonała wysoka wydajność.
12 TERMIN BIZNESOWY
| Minimalna ilość zamówienia | Do negocjacji |
| Cena £ | Do negocjacji |
| Szczegóły pakowania | Zabezpieczenie przed wodą, transport morski, drewniane pudełko lub paleta bez fumigacji |
| znak | Zgodnie z zamówieniem |
| Czas dostawy | 60-90 dni |
| Zasady płatności | T / T, L / C w zasięgu wzroku, D / P |
| Zdolność dostaw | 200 ton metrycznych / miesiąc |
