Szczegóły Produktu:
|
| materiał: | UNS S31653, stal nierdzewna 316LN-IG | ||
|---|---|---|---|
| Podkreślić: | wysokowydajne nadstopy,stopy odporne na korozję |
||

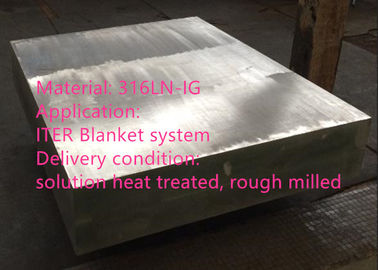

Odkuwki i odkuwki ze stali nierdzewnej 316LN-IG do systemu koców ITER
PRODUKT

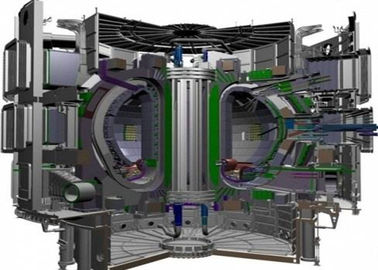

Odkuwki i odkuwki ze stali nierdzewnej 316LN-IG do systemu koców międzynarodowego eksperymentalnego reaktora termojądrowego (ITER)
RÓWNOWAŻNE OZNACZENIE
UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1.4432, X2CrNiMo17-12-2
STANDARDOWA SPECYFIKACJA
ITER_D_G2VF8B V1.1
EN 10222-1 Odkuwki stalowe do celów ciśnieniowych, Część 1: Ogólne wymagania dotyczące odkuwek matrycowych otwartych
EN ISO 6892-1 Materiały metalowe, Badanie na rozciąganie, Część 1: Metoda badania w temperaturze pokojowej
EN ISO 6892-2 Materiały metalowe, Badanie na rozciąganie, Część 2: Metoda badania w podwyższonej temperaturze
EN 10228-4 Badanie nieniszczące odkuwek stalowych, Część 4: Badanie ultradźwiękowe austenitu
oraz odkuwki austenityczno-ferrytyczne ze stali nierdzewnej
EN 10228-2 Badania nieniszczące odkuwek stalowych, Część 2: Badania penetracyjne
EN 10204 Produkty metalowe: rodzaj dokumentów kontroli
EN ISO 643 Oznaczanie mikrograficzne pozornej wielkości ziarna stali
ASTM E 45 Standardowe metody badań do oznaczania zawartości stali
Standardowe metody badań ASTM A342 dla przepuszczalności słabych materiałów magnetycznych
SKŁAD CHEMICZNY (% wag.)
| do | Ni | Współ | Cr | Mo | Uwaga | b | Ta |
| ≤0,03 | 12,0-12,5 | ≤0,05 | 17,0–18.0 | 2,30-2,70 | ≤0,10 | ≤0,0010 | ≤0,01 |
| Cu | Ti | Mn | Si | P. | S. | N. | |
| 0,30 | ≤0,10 | 1,60–2,00 | ≤0,50 | ≤0,025 | ≤0,010 | 0,060–0,080 |
ZAWARTOŚĆ F ERRYTU I PRZENIKALNOŚĆ MAGNETYCZNA
Zawartość ferrytu oceniana przy użyciu schematu Schaefflera, zmodyfikowanego przez Pryce'a i Andrewsa (rysunek RMC 1341.2, sekcja 3, RCC-MR 2007), powinna być mniejsza niż 0,5%.
Względną przenikalność magnetyczną gotowych odkuwek mierzy się w temperaturze pokojowej po wyżarzeniu w roztworze. Zmierzona wartość powinna być mniejsza lub równa 1,03 dla pól powyżej 80000A / m (1000Oe) zgodnie z metodą badania 2 lub zmierzona za pomocą wskaźnika niskiej przepuszczalności μ zgodnie z metodą 3 według ASTM A342.
Należy pobrać jedną próbkę z partii z miejsca zbliżonego do próbek do badań mechanicznych.
Pomiary wykonane innymi metodami fizycznymi (np. Permaskopem, magnetoskopem itp.) Mogą być akceptowane, pod warunkiem dostarczenia informacji o rodzaju i znaku towarowym proponowanej aparatury oraz informacji o kalibracji. Dla tych metod wymagany będzie 1 test na kucie.
S TRUCTURE
Badanie mikrograficzne ze zdjęciami należy wykonać równolegle do głównego kierunku przedłużenia. Struktura musi być jednorodna.
(1) Rozmiar ziarna
Liczba wielkości ziaren określona zgodnie z EN ISO 643 musi być równa lub większa niż 3. Oznaczenia dokonuje się na próbkach testowych pobranych z bezpośredniego sąsiedztwa mechanicznych próbek do badań.
(2) Wtrącenia niemetaliczne
Kwota i definicja muszą spełniać wymagania Podręcznika próżniowego ITER; definicje muszą spełniać normę ASTM E45-10: Mikroinkluzje (miejscowe inkluzje wykrywalne za pomocą mikroskopowych metod testowych): metoda D ma zastosowanie zgodnie z ASTM E45-10. Numer poziomu istotności wynosi co najwyżej 1 dla inkluzji typu A, B i C, a maksymalnie 1,5 dla D.
WARUNKI DOSTAWY

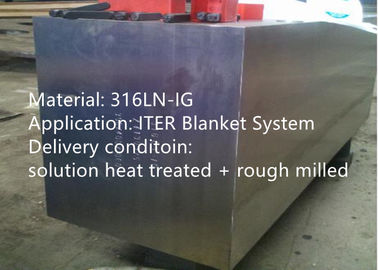

W roztworze poddany obróbce cieplnej i obrobiony maszynowo do profilu po dostarczeniu.
WŁAŚCIWOŚCI MECHANICZNE PRZY ROZCIĄGANIU
| Temperatura badania ℃ | Wytrzymałość na rozciąganie MPa | Wydajność (0,2%) min MPa | Wydłużenie (5 d) min% |
| Pokój | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
BADANIE PENETRACJI
Każdą kucie należy przeprowadzić w 100% pod kątem penetracji płynem zgodnie z wymogami normy EN 10228-2. Stosowanie zatwierdzonej przez ITER cieczy penetrującej jest obowiązkowe, jak określono w Podręczniku próżni ITER.
BADANIE OLUMETRYCZNE
Należy zapewnić 100% kontroli ultradźwiękowej każdego produktu zgodnie z normą EN 10228: część 4. Kryteria akceptacji, które zależą od grubości, są określone w normie EN 10228-4. Klasa jakości 3 została przyjęta dla odkuwek stosowanych w konstrukcjach.
Badanie to należy wykonać, gdy profil części pozwala na zadowalające wykonanie testu. Wykonuje się go w następującej kolejności:
- po końcowej obróbce
- po obróbce cieplnej dla właściwości mechanicznych, niezależnie od tego, czy wykonywana jest późniejsza obróbka skrawaniem.
Cała objętość części zostanie poddana badaniu ultradźwiękowemu. Należy wykonać 100% zasięgu skanowania zdefiniowanego w §12.4 normy EN 10228-4.
Rozpatrywane zakresy i kryteria akceptacji, które zależą od grubości badanej części, są określone w normie EN 10228-4 dla sondy normalnej.
PRZEWAGA KONKURENCYJNA:
(1) Ponad 50-letnie doświadczenie w badaniach i rozwoju stopów wysokotemperaturowych, stopów odpornych na korozję, stopów precyzyjnych, stopów ogniotrwałych, metali rzadkich i metali szlachetnych oraz produktów.
(2) 6 kluczowych laboratoriów i centrum kalibracji.
(3) Setki technologii patentowych.
(4) Doskonała jakość i wydajność, która jest niezbędna do zagwarantowania stabilnej pracy ITER.
(5) Zatwierdzony niezawodny dostawca długoterminowy przez ITER CHINY.
TERMIN BIZNESOWY
| Minimalna ilość zamówienia | 1 kawałek |
| Cena £ | Do negocjacji |
| Szczegóły pakowania | Zabezpieczenie przed wodą, transport morski, drewniane pudełko bez fumigacji |
| znak | Zgodnie z zamówieniem |
| Czas dostawy | 90-120 dni |
| Zasady płatności | T / T, L / C w zasięgu wzroku, D / P |
| Możliwość zaopatrzenia | 200 ton metrycznych / miesiąc |
