Wytrącanie martenzytyczne Hartowanie stali nierdzewnej 17-4PH, kuta rura o grubości ścianki SUS630 / S17400

1 PRODUKT

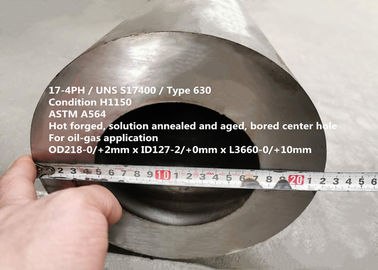

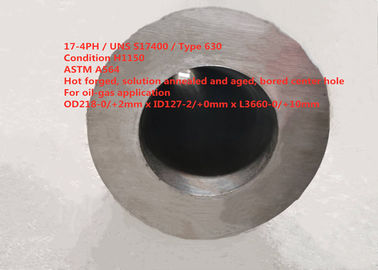

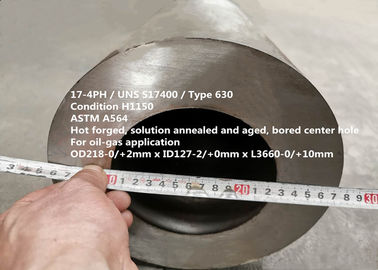

Martenzytyczna stal nierdzewna utwardzana wydzieleniowo 17-4PH (warunek H1100, H1150 itp.), SUS630, S17400 o grubości ścianki kuta bezszwowa rura

2 RÓWNOWAŻNE OZNACZENIE

0Cr17Ni4Cu4Nb (GB / T), AISI630 (ASTM), W.Nr. 1.4542, X5CrNiCuNb16-4 (DIN)

3 ZASTOSOWANIE

(1) Ropa naftowa

(2) Petrochemiczny

4 PRZEGLĄD

17-4PH to martenzytyczna stal nierdzewna utwardzana wydzieleniowo chromowo-niklowo-miedziana, stosowana do zastosowań wymagających wysokiej wytrzymałości i twardości przy umiarkowanym poziomie odporności na korozję. Wysoka wytrzymałość jest utrzymywana na poziomie około 600 ℉ (316 ℃). Stop ten jest oznaczony jako gatunek lub typ 630 w kilku specyfikacjach.

17-4PH ma strukturę martenzytyczną w stanie wyżarzonym i jest dodatkowo wzmacniany przez obróbkę w niskiej temperaturze, która wytrąca fazę zawierającą miedź w stopie. W porównaniu z wieloma stopami z rodziny utwardzania wydzieleniowego, stop S17400 wymaga prostej obróbki cieplnej; jednoetapowy proces prowadzony w temperaturze w zakresie od 900 48 (482 ℃) do 1150 ℉ (621 ℃) w zależności od pożądanej kombinacji wytrzymałości i wytrzymałości. Dzięki tej jednoetapowej obróbce cieplnej można uzyskać szeroki zakres właściwości. Obróbka cieplna w zakresie 900 ℉ (482 ℃) zapewnia najwyższą wytrzymałość, choć nieco mniejszą niż w przypadku stopów takich jak S17700 lub S15700. Te ostatnie stale nierdzewne utwardzane przez wytrącanie zwykle wymagają więcej etapów do zakończenia obróbki cieplnej.

5 SKŁAD CHEMICZNY (% wag.):

6 STAŁY FIZYCZNE

Gęstość: 7,86 g / cm³ (0,284 funta / cal3)

Temperatura topnienia: 1400-1440 ℃

7 WŁAŚCIWOŚCI MECHANICZNE

Właściwości rozciągania w temperaturze pokojowej mogą się znacznie różnić w zależności od obróbki cieplnej w zakresie od 900 900 (482 ℃) do 1150 ℉ (621 ℃). Wartości pokazane poniżej są typowymi właściwościami w temperaturze pokojowej, których można się spodziewać w przypadku różnych obróbki cieplnej utwardzania wydzieleniowego, a także obróbki cieplnej w roztworze w 1950 r. (1066 ℃).

8 ODPORNOŚĆ NA KOROZJĘ

17-4PH ma lepszą odporność na korozję niż jakakolwiek inna standardowa hartowana stal nierdzewna.

Testy wykazały, że odporność na korozję 17-4PH jest porównywalna z odpornością stali nierdzewnej typu 304 w większości mediów. Zasadniczo odporność stopu 17-4PH na korozję jest wyższa niż w przypadku hartowalnych stali nierdzewnych serii 400. Podobnie jak w przypadku innych stali nierdzewnych utwardzanych wydzieleniowo, 17-4PH jest bardziej podatny na pękanie korozyjne naprężeniowe przy szczytowej wytrzymałości. W konsekwencji, w zastosowaniach, w których możliwe jest pękanie korozyjne naprężeniem chlorkowym, materiał powinien być utwardzony przez wytrącanie, aby uzyskać najniższą twardość zgodną z przeznaczeniem. Odbywa się to poprzez obróbkę cieplną w najwyższej temperaturze, która zapewni odpowiednie minimalne właściwości.

Materiał w stanie wyżarzonym zasadniczo nie powinien być wprowadzany do użytku. W tym stanie materiał ma nieutwardzoną strukturę martenzytyczną i jest mniej plastyczny niż materiał starzony. Nieutwardzony martenzyt może podlegać nieprzewidywalnym kruchym pęknięciom. W środowiskach korozyjnych niepoddany hartowaniu martenzyt jest bardziej wrażliwy na zjawiska kruchości, takie jak kruchość wodorowa, niż materiał, który poddano jednemu z zabiegów obróbki cieplnej polegającej na utwardzaniu wydzieleniowym. Podobnie niepoddany hartowaniu martenzyt jest bardziej wrażliwy na pękanie korozyjne naprężeniem chlorkowym niż materiał, w którym martenzyt został odpuszczony.

Stop ten jest podatny na korozję lub pękanie w statycznej wodzie morskiej.

Ma taką samą odporność na korozję w przemyśle petrochemicznym, przetwórstwie spożywczym i przemyśle papierniczym jak klasa 304L.

9 ODPORNOŚĆ NA TLENOWANIE

Odporność 17-4PH na utlenianie jest lepsza niż 12 procent stopów chromu, takich jak typ 410, ale nieco niższa niż w przypadku typu 430. Utwardzanie przez wytrącanie spowoduje utlenienie powierzchni.

10 OBRÓBKA CIEPLNA

17-4PH jest umeblowany w stanie wyżarzonym. Nazywa się to również warunkami obróbki cieplnej w roztworze lub Warunkiem A. Wyżarzanie przeprowadza się przez obróbkę cieplną w temperaturze około 1900 ℉ (1040 ℃) do 1950 ℉ (1065 ℃) i chłodzenie do temperatury pokojowej. W tym stanie materiał ma strukturę martenzytyczną. Jako struktura martenzytyczna, stop 17-4PH ma stosunkowo wysoką wytrzymałość i twardość w stanie wyżarzonym. Wytrzymałość i twardość materiału jest ogólnie nieco niższa w H1150 po starzeniu.

Obróbki cieplne zastosowane do utwardzania wydzieleniowego stali nierdzewnej 17-4PH podsumowano poniżej.

11 PROCES

Kucie → Obróbka zgrubna → Wyżarzanie roztworu → Starzenie → Wytaczanie otworu centralnego → Test i kontrola

12 POJEMNOŚĆ PRODUKTU

OD: 120–300 mm

ID: 50-200 mm

Długość: 500-10 000 mm

Prostoliniowość: ≤ 1 mm / m

Powierzchnia: zgrubnie obrobiona

13 SPECYFIKACJA STANDARDOWA

SAE AMS 5643R

ASTM A564
