Szczegóły Produktu:
|
| Materiał: | UNS K94100, binarny stop niklowo-żelazny zawierający 42% niklu | ||
|---|---|---|---|
| Podkreślić: | stop stali nierdzewnej,stopy o wysokiej wydajności,stop niklu 42 Bar |
||
Stop niklowo-żelazny 42 (K94100, Invar 42) półprodukty do samochodowych i przemysłowych żarówek elektrycznych
1 PRODUKT
Stop niklowo-żelazny 42 (UNS K94100, W.Nr. 1.3917, Invar 42) pręt, rura, taśma, drut, odkuwka do samochodowych i przemysłowych żarówek elektrycznych.
Alloy 42 jest dostępny w następujących standardowych półproduktach:

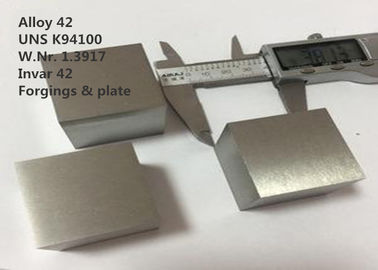

Arkusz
Stan dostawy: Walcowane na gorąco lub na zimno, poddane obróbce cieplnej, odkamieniane lub marynowane

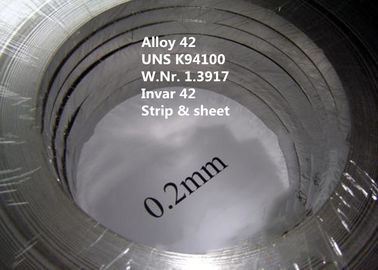

Rozebrać się
Stan dostawy: walcowane na zimno, poddane obróbce cieplnej, marynowane lub wyżarzane na jasno

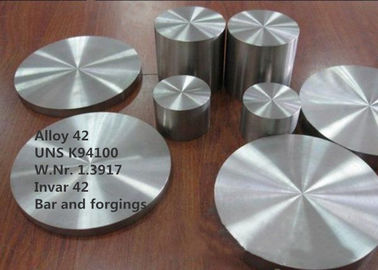

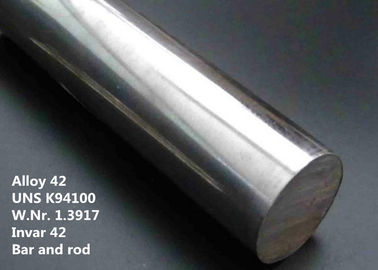

Bar i Pręt
Stan dostawy: Kute, walcowane, ciągnione, poddawane obróbce cieplnej, utleniane, odkamieniane lub marynowane, toczone, łuszczone, szlifowane lub polerowane

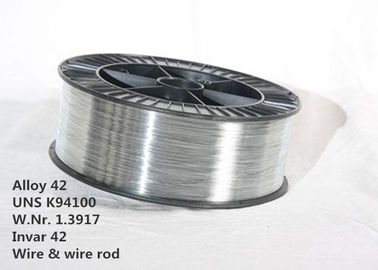

Drut (profilowe, okrągłe, płaskie, kwadratowe)
Stan dostawy: ciągnione jasne, ¼ od twardego do twardego, wyżarzane z połyskiem w pierścieniach, pojemnikach, na szpulach i wrzeciennikach
Walcówka
Stan dostawy: gorącowalcowany (od 5,5 mm do 40 mm)
Inni
Inne kształty i wymiary, takie jak tarcze, pierścienie, rury bezszwowe i odkuwki mogą być wymagane.
2 ODPOWIEDNIE OZNACZENIE
W.Nr.1.3917, Ni42, FeNi42(AFNOR), stop Nilo® 42, Invar® 42, 4J42, UNS K94100
3 PRZEGLĄD
Alloy 42 to binarny stop niklowo-żelazny zawierający 42% niklu.Ma niski i nominalnie stały współczynnik rozszerzalności w zakresie 20-300°C (85-570°F).
4 ZASTOSOWANIE
Alloy 42 jest używany do oprzyrządowania do kompozytów lotniczych, prętów termostatycznych, półprzewodnikowych ramek wyprowadzeniowych, termostatycznych taśm bimetalicznych oraz do uszczelnień metal-szkło i ceramika-metal w elementach mikroelektronicznych, urządzeniach próżniowych, motoryzacji i przemyśle żarówki do lamp elektrycznych, tuleje transformatorów i kondensatorów.
5 SKŁAD CHEMICZNY (% wag.):
| Ni | Fe | Glin | Współ | Mn | Si | C | P | S | Cr |
| 41,5-42,5 | Balansować | ≤0,10 | ≤0,10 | ≤0,60 | ≤0,20 | ≤0,05 | ≤0,020 | ≤0,020 | ≤0,50 |
6 WŁASNOŚĆ FIZYCZNA
Gęstość w 20°C: 8,11 g/cm3 (0,293 funta/cale)3)
Moduł sprężystości przy rozciąganiu: 21,8 x 103 ksi (150 x 103MPa)
Temperatura Curie: 680°F (360°C)
Tabela 4-1 Punkty topnienia i przegięcia
| Stop | Temperatura topnienia | Punkt przegięcia | ||
| °C | °F | °C | °F | |
| Stop 42 | 1435 | 2615 | 370 | 700 |
Tabela 4-2 Przewodność cieplna w temperaturze 20°C (68°F)
| Stop | W/m°C | Btu in/ft²h °F |
| Stop 42 | 10,5 | 72,8 |
Tabela 4-3 Rezystywność elektryczna
| Temperatura | Mikroom cm (ohm.circ mil/ft) | |
| °C | °F | Stop 42 |
| 20 | 68 | 61 (367) |
| 100 | 212 | 70 (421) |
| 200 | 392 | 87 (523) |
| 300 | 572 | 101(608) |
| 400 | 752 | 110 (662) |
| 500 | 932 | 116 (698) |
| 600 | 1112 | 120 (722) |
Tabela 4-4 Typowa rozszerzalność cieplna stopu 42
Rysunek 1 Typowa rozszerzalność cieplna stopów Alloy 36 i Alloy 42.
7 METALLOGRAFIA
W stanie wyżarzonym na miękko Alloy 42 ma sześcienną strukturę krystaliczną skupioną na powierzchni czołowej.
8 CODPORNOŚĆ NA USZKODZENIE
Zalecenia można znaleźć w NACE (National Associate of Corrosion Engineers).
9 WŁAŚCIWOŚCI MECHANICZNE
Tabela 5-1 Typowe właściwości mechaniczne stopu 42 w stanie wyżarzonym
| Temperatura | Wytrzymałość na rozciąganie | Wydajność (przesunięcie 0,2%) | Wydłużenie na 50mm (2 cale) | Redukcja powierzchni | |||
| °C | °F | MPa | ksi | MPa | ksi | % | % |
| 20 | 68 | 490 | 71 | 250 | 36 | 43 | 72 |
| 100 | 212 | 450 | 65 | 210 | 30 | 43 | 72 |
| 200 | 392 | 450 | 65 | 130 | 19 | 43 | 72 |
| 300 | 572 | 410 | 59 | 110 | 16 | 44 | 72 |
| 400 | 752 | 370 | 54 | 93 | 13 | 44 | 71 |
| 500 | 932 | 310 | 45 | 93 | 13 | 47 | 66 |
| 600 | 1112 | 210 | 30 | 93 | 13 | 56 | 55 |
Tabela 5-2 Twardość
| Stop | Stan: schorzenie | HV | HRB |
| Stop 42 | wyżarzony | 140 maks. | 76 maks. |
| Pełna twarda | 240 min. | 99 min. |
10 INSTRUKCJA PRACY
Kucie
Półfabrykat do kucia powinien być szybko podgrzany do 2150/2200ºF (1175/1205ºC) i moczony tylko przez krótki czas, aby uniknąć przenikania siarki i tlenu z atmosfery pieca do ponownego nagrzewania.Kucie nie powinno być wykonywane poniżej 1700/1800ºF (925/980ºC), ale należy zapoznać się z rzeczywistymi temperaturami wykańczania i ich wpływem na właściwości materiału.
Nagłówek na zimno
Alloy 42 może być prasowany lub spęczany na zimno.
Obróbka cieplna
Obróbka
Poniżej znajdują się typowe parametry obróbki
Łączący
Stop może być spawany konwencjonalnymi metodami.
Do spawania Invar 42 w zastosowaniach narzędziowych zwykle stosuje się trzy procesy:
◘ Spawanie łukiem gazowym (GMAW aka MIG)
◘ Spawanie łukiem gazowym wolframu (GTAW aka TIG)
◘ Spawanie łukiem krytym (SAW)
11 STANDARDOWA SPECYFIKACJA
ASTM B753 Płyta, arkusz
DIN 17745 Płyta, blacha, pręt, pręt
SEW 385 Płyta, blacha, pręt, pręt
AFNOR NF A54-301Skład
ASTM F29 Drut
ASTM F30 Arkusz, taśma, pręt, pręt, rura i drut
ASTM F1684 Płyta, blacha, pręt, pręt
MIL-I-23011 CL 5 Płyta, arkusz
12 PRZEWAGA KONKURENCYJNA:
(1) Ponad 50-letnie doświadczenie w badaniach i rozwoju stopów wysokotemperaturowych, stopów odpornych na korozję, stopów precyzyjnych, stopów ogniotrwałych, metali rzadkich i materiałów i produktów z metali szlachetnych.
(2) 6 kluczowych laboratoriów państwowych i centrum kalibracji.
(3) Opatentowane technologie.
(4) Ultraczysty proces wytapiania: VIM + IG-ESR + VAR
(5) Doskonała wysoka wydajność.
13 OKRES BIZNESOWY
| Minimalna ilość zamówienia | Do negocjacji |
| Cena £ | Do negocjacji |
| Szczegóły pakowania | Zapobieganie wodzie, transport zdatny do żeglugi, standardowe opakowanie eksportowe młyna |
| znak | Zgodnie z zamówieniem |
| Czas dostawy | 60-90 dni |
| Zasady płatności | T/T, L/C w zasięgu wzroku, D/P |
| Możliwość dostaw | 300 ton metrycznych / miesiąc |
