Kapilara TP317 / S31700 Special Alloys 0,25 - 8,0 mm OD dla przemysłu horologicznego

Kapilara TP317, S31700 do probówki medycznej, mikroprobówki elektronicznej, akcesoriów do światłowodów itp

1 PRODUKT

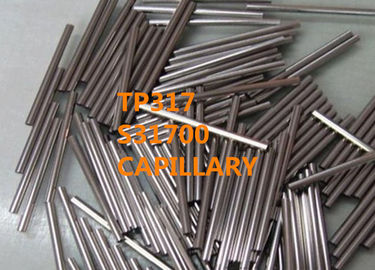

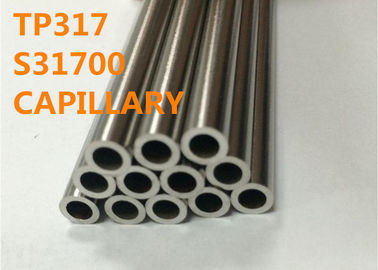

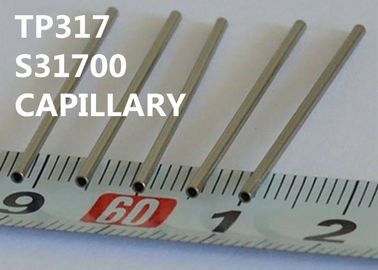

Kapilara spawana lub bezszwowa TP317, S31700.

2 ZASTOSOWANIE

(1) Probówki medyczne, takie jak strzykawki do wstrzykiwań, strzykawki do nakłuwania.

(2) Wszystkie rodzaje rur przemysłowych, małe precyzyjne rurki ze stali nierdzewnej, strzykawki dozujące.

(3) Rurka przewodnika temperatury, termometr elektroniczny, rura ochronna termopary, rura sondy temperatury grilla, rura ochronna instrumentu, rura czujnika, rura grilla, rura termostatu, rura instrumentu, rura ze stali nierdzewnej termometru, rura inżynierii mikrobiologicznej.

(4) Osłona rdzenia, uchwyt na długopis

(5) Różne elektroniczne mikroprobówki, akcesoria światłowodowe, mikser optyczny

(6) Przemysł horologiczny, drążki w kształcie litery T ze śrubami dwustronnymi lub śrubami, osprzęt paska do zegarka, igła do klejnotów

(7) Wszystkie rodzaje rurek antenowych, rurki anteny samochodowej, rurki anteny cięgnowej, pręty rozciągane, rurki anteny rozciąganej do telefonu komórkowego, miniaturowe rurki anteny, wszelkiego rodzaju anteny ze stali nierdzewnej.

(8) Rury ze stali nierdzewnej do urządzeń do grawerowania laserowego

(9) Rura wędkarska, rura wędkowa

(10) Wszystkie rodzaje rur przemysłu spożywczego i napojów, rury zasilające

(11) Różne rurki rysika, rysika telefonu komórkowego, rurki rysika komputerowego

3 SKŁAD CHEMICZNY (% wag.):

Tabela 1

4 WŁASNOŚĆ MECHANICZNA

Materiał powinien spełniać wymagania dotyczące wytrzymałości na rozciąganie określone w tabeli 2.

Tabela 2

5 OBRÓBKA CIEPLNA

Materiał powinien być dostarczony w stanie poddanym obróbce cieplnej w roztworze. Procedura obróbki cieplnej obejmuje podgrzanie materiału do minimalnej temperatury austenityzacji 1040 ° C, a następnie hartowanie w wodzie lub szybkie schłodzenie innymi sposobami. Alternatywnie, w przypadku rur bez szwu, bezpośrednio po formowaniu na gorąco, podczas gdy temperatura rur jest nie mniejsza niż określona minimalna temperatura obróbki roztworu, rury można indywidualnie hartować w wodzie lub szybko schładzać innymi sposobami.

6 PROCES

Ślepa tuba → Obieranie → Zaślepienie → Ogrzewanie → Przebijanie na gorąco → Chłodzenie → Wykończenie → Wytrawianie → Smarowanie

→ Walcowanie na zimno → Odtłuszczanie → Obróbka cieplna → Prostowanie → Cięcie rur → Wytrawianie → Kontrola → Pakowanie.

LUB

Ślepa rura → Obieranie → Zaślepienie → Wiercenie otworu wewnętrznego → Smarowanie → Walcowanie na zimno lub ciągnienie → Odtłuścić

→ Jasne wyżarzanie → Prostowanie → Polerowanie powierzchni ID i OD → Kontrola → Pakowanie.

7 WYMIAR

Dopuszczalne różnice wymiarów

8 TEST FLARING

Część rurki o długości około 4 cali (101,6 mm) powinna stać rozszerzana za pomocą narzędzia o kącie 60 °, aż rura przy ujściu kielicha zostanie rozciągnięta do następujących wartości procentowych bez pękania lub wykazywania wad:

9 Hydrostatyczny, ciśnieniowy test ciśnienia pod wodą lub nieniszczący test elektryczny

Każdą rurkę należy poddać próbie hydrostatycznej, próbie podwodnego ciśnienia powietrza lub nieniszczącej próbie elektrycznej. The

rodzaj testu, który należy zastosować, zależy od producenta, chyba że w zamówieniu określono inaczej.

Test hydrostatyczny

Każdą rurkę należy poddać badaniu hydrostatycznemu przy ciśnieniu próbnym nieprzekraczającym 1000 psi (6,89 MPa).

Test ciśnienia pod wodą

Każdą rurkę należy poddać podwodnej próbie powietrznej pod ciśnieniem próbnym podanym w poniższym równaniu lub 500 psi (3,4 MPa), w zależności od tego, która z tych wartości jest mniejsza: P = 2St / D

gdzie:

P = ciśnienie powietrza, psi lub MPa

S = dopuszczalne naprężenie włókna wynoszące 16 000 psi (110,3 MPa),

t = określona grubość ścianki, w calach lub mm, oraz

D = określona średnica zewnętrzna, w calach lub mm.

Nieniszczący test elektryczny

Każdą rurkę należy poddać nieniszczącemu badaniu elektrycznemu, które jest w stanie wykryć niedoskonałości za pomocą

głębokość przekraczająca 10% grubości ściany lub 0,002 cala (0,05 mm), w zależności od tego, która wartość jest większa. Badanie nie będzie wymagane w przypadku rozmiarów poniżej 0,125 cala (3,18 mm) średnicy zewnętrznej. Jednakże, według uznania nabywcy, rury, które mają być naciągnięte na średnicę poniżej 0,125 cala, mogą być testowane w zakresie od 0,156 cala (3,97 mm) do 0,125 cala średnicy zewnętrznej, a wszelkie stwierdzone wady powinny być wycofane przed dalszymi obniżkami.

10 POJEMNOŚĆ PRODUKTU

OD: 0,25-8,0 mm

WT: 0,065-3,0 mm

Koncentryczność: dobra

Prostoliniowość: ≤ 1 mm / m

Powierzchnia: 2B, BA, lustro, powierzchnia piaskowana, powierzchnia pasywna.

Powierzchnia do wyżarzania, jasna powierzchnia do precyzyjnego rysowania Ra≤0,8 μm, drobno wypolerowane ID i OD Ra ≤ 0,2-0,4 μm. (możliwe Ra 0,1 μm na żądanie).

11 SPECYFIKACJA STANDARDOWA

GB / T 3090 Bezszwowa rura stalowa ze stali nierdzewnej o małej średnicy

GBT 18457 Igła ze stali nierdzewnej do produkcji maszyn medycznych

GB 4234 Stal nierdzewna do implantów chirurgicznych

YBT 4513-2017 Spawane rury ze stali nierdzewnej do gazów medycznych i próżni

Norma ASTM A632 dla bezszwowych i spawanych rur austenitycznych ze stali nierdzewnej (mała średnica) do ogólnych zastosowań

ISO 5832-1-2016 Implanty do chirurgicznych materiałów metalowych - Część 1 Kuta stal nierdzewna

ISO 9626-2016 Rurki igłowe ze stali nierdzewnej do wytwarzania wymagań dotyczących wyrobów medycznych i metod badań

SAE AMS 5643R Rury i pierścienie do kucia drutu prętowego odporne na korozję (S17400)

12 ZALETY KONKURENCYJNEJ

(1) Ponad 50-letnie doświadczenie w badaniach i rozwoju stopów wysokotemperaturowych, stopów odpornych na korozję, stopów precyzyjnych, stopów ogniotrwałych, metali rzadkich i metali szlachetnych oraz produktów.
(2) 6 kluczowych laboratoriów i centrum kalibracji.
(3) Opatentowane technologie.

(4) Wysoka wydajność.
