Szczegóły Produktu:
|
| materiał: | UNS S31600, UNS S31603 | ||
|---|---|---|---|
| Podkreślić: | bezszwowa kapilara,odporna na korozję stal nierdzewna |
||

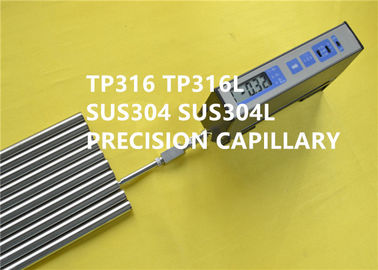

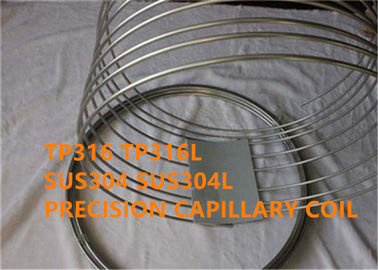

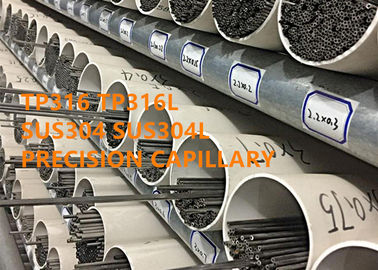

Kapilara TP316, TP316L, SUS316, SUS316L do probówki medycznej, mikroprobówki elektronicznej, akcesoriów do światłowodów itp.
1 PRODUKT
Kapilara spawana lub bezszwowa TP316, TP316L, SUS316, SUS316L.
2 RÓWNOWAŻNE OZNACZENIE
UNS S31600, X5CrNiMo17-12-2, W.Nr. 1.4401, 0Cr17Ni12Mo2
UNS S31603, X2CrNiMo17-12-2, X2CrNiMo17-12-3, X2CrNiMo18-14-3, W.Nr. 1.4404, 1.4432, 1.4435, 00Cr17Ni14Mo2
3 ZASTOSOWANIE
(1) Probówki medyczne, takie jak strzykawki do wstrzykiwań, strzykawki do nakłuwania.
(2) Wszystkie rodzaje rur przemysłowych, małe precyzyjne rurki ze stali nierdzewnej, strzykawki dozujące.
(3) Rurka przewodnika temperatury, termometr elektroniczny, rura ochronna termopary, rura sondy temperatury grilla, rura ochronna instrumentu, rura czujnika, rura grilla, rura termostatu, rura instrumentu, rura ze stali nierdzewnej termometru, rura inżynierii mikrobiologicznej.
(4) Osłona rdzenia, uchwyt na długopis
(5) Różne elektroniczne mikroprobówki, akcesoria światłowodowe, mikser optyczny
(6) Przemysł horologiczny, drążki w kształcie litery T ze śrubami dwustronnymi lub śrubami, osprzęt paska do zegarka, igła do klejnotów
(7) Wszystkie rodzaje rurek antenowych, rurki anteny samochodowej, rurki anteny cięgnowej, pręty rozciągane, rurki anteny rozciąganej do telefonu komórkowego, miniaturowe rurki anteny, wszelkiego rodzaju anteny ze stali nierdzewnej.
(8) Rury ze stali nierdzewnej do urządzeń do grawerowania laserowego
(9) Rura wędkarska, rura wędkowa
(10) Wszystkie rodzaje rur przemysłu spożywczego i napojów, rury zasilające
(11) Różne rurki rysika, rysika telefonu komórkowego, rurki rysika komputerowego
4 PRZEGLĄD
TP316 jest drugą najczęściej stosowaną stalą nierdzewną po TP304, stosowaną głównie w przemyśle spożywczym i sprzęcie chirurgicznym, do którego dodaje się molibden, aby nadać mu specjalną, odporną na korozję strukturę. Jest również stosowany jako „stal morska”, ponieważ ma lepszą odporność na korozję chlorkową niż TP304. Stal nierdzewna TP316 zawiera dobre tworzywo sztuczne, wytrzymałość, odkształcenie na zimno i wydajność procesu spawania, a także ma dobrą wytrzymałość w wysokiej temperaturze.
TP316L ma nieco gorszą wydajność w wysokich temperaturach niż TP316, ale jego odporność na korozję jest lepsza niż w TP316. Ze względu na niską zawartość węgla i zawartość 2-3% molibdenu poprawia się odporność na korozję soli redukujących i różnych kwasów nieorganicznych i soli zasadowych kwasów organicznych, tymczasem poprawia się także ich wytrzymałość na wysokie temperatury. TP316L ma niższą zawartość węgla niż SUS316, więc ma lepszą odporność na korozję międzykrystaliczną i wyższą wytrzymałość na pełzanie w wysokiej temperaturze niż TP316.
Typowe charakterystyki
(1) Produkt walcowany na zimno ma dobry wygląd połysku
(2) Ze względu na dodatek Mo (2 ~ 3%) odporność na korozję, szczególnie odporność na wżery jest doskonała
(3) Doskonała wytrzymałość w wysokiej temperaturze
(4) Doskonała hartowność robocza (słaby magnetyzm po obróbce)
(5) Niemagnetyczny w stanie stałego roztworu.
(6) Dobra wydajność spawania.
5 SKŁAD CHEMICZNY (% wag.):
| Stopień | do | Mn | Si | P. | S. | Cr | Ni | Mo | N. |
| TP316 | ≤0,08 | ≤2,00 | ≤0,75 | ≤0,035 | ≤0,030 | 16,0–18,0 | 11,0-14,0 | 2,0–3,0 | ≤0,11 |
| TP316L | ≤0,03 | ≤2,00 | ≤0,75 | ≤0,035 | ≤0,030 | 16,0–18,0 | 12,0–15,0 | 2,0–3,0 | ≤0,11 |
6 STAŁY FIZYCZNE
| Stopień | Gęstość | Zakres topnienia | Współczynnik oporności elektrycznej | Ciepło właściwe |
| g / cm³ | ℃ | μΩNaN | j / gk | |
| TP316 | 8.03 | 1375–1450 | 73,00 | 0,45 |
| TP316L | 8.03 | 1375–1450 | 76,98 | 0,42 |
7 WŁAŚCIWOŚCI MECHANICZNE
Materiał powinien spełniać wymagania dotyczące wytrzymałości na rozciąganie określone w poniższej tabeli.
Te właściwości mechaniczne dotyczą rur o średnicy 1/8 cala (3,2 mm) i większej o średnicy zewnętrznej o 0,015 cala (0,38 mm) grubości i cięższych.
Dostępne są mniejsze rozmiary spełniające minimalną wytrzymałość na rozciąganie określoną w tabeli 2; jednakże granica plastyczności na ogół nie jest określana dla takich rozmiarów, a minimalne wydłużenie powinno wynosić 25%.
| Stopień | Zalecana obróbka cieplna | Wytrzymałość na rozciąganie σ b MPa | Granica plastyczności R p0,2 % | Wydłużenie δ 5 % | Twardość |
| TP316 | Szybkie chłodzenie 1010-1150 ° C | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
| TP316L | Szybkie chłodzenie 1010-1150 ° C | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
Gatunki TP 316L powinny mieć minimalną wytrzymałość na rozciąganie 70 ksi (485 MPa) i minimalną granicę plastyczności 25 ksi (170 MPa).
B Granica plastyczności zasadniczo nie jest określana dla rur o rozmiarach mniejszych niż 1/8 cala (3,2 mm) o średnicy zewnętrznej lub cieńszych niż 0,015 cala (0,38 mm) ściana, więc granica plastyczności nie jest wymagana dla takich rozmiarów. Ponadto minimalne wydłużenie wymagane dla tych mniejszych lub cieńszych rozmiarów wynosi 25%.
8 OBRÓBKA CIEPLNA
Solidne rozwiązanie
Celem jest całkowite rozpuszczenie węglików i zatrzymanie ich w austenicie w temperaturze pokojowej, aby uzyskać jednofazową mikrostrukturę austenitu w temperaturze pokojowej, tak aby stal miała najwyższą odporność na korozję.
Temperatura ogrzewania obróbki roztworem stałym wynosi zwykle między 1010–1150 ° C i jest odpowiednio dostosowywana do zawartości węgla. Następnie następuje szybkie chłodzenie, takie jak chłodzenie wodą.
Wyżarzanie po spawaniu
Dostępne są wszystkie standardowe metody spawania. Podczas spawania pręt lub elektrodę ze stali nierdzewnej 316Cb 316L lub 309Cb można stosować do spawania zgodnie z przeznaczeniem.
Aby uzyskać najlepszą odporność na korozję, sekcję spawalniczą ze stali nierdzewnej 316 należy spawać po spawaniu. W przypadku stali nierdzewnej 316L nie wymaga wyżarzania po spawaniu.
9 PROCES
Ślepa tuba → Obieranie → Zaślepienie → Ogrzewanie → Przebijanie na gorąco → Chłodzenie → Wykończenie → Wytrawianie → Smarowanie
→ Walcowanie na zimno → Odtłuszczanie → Obróbka cieplna → Prostowanie → Cięcie rur → Wytrawianie → Kontrola → Pakowanie.
LUB
Ślepa rura → Obieranie → Zaślepienie → Wiercenie otworu wewnętrznego → Smarowanie → Walcowanie na zimno lub ciągnienie → Odtłuścić
→ Jasne wyżarzanie → Prostowanie → Polerowanie powierzchni ID i OD → Kontrola → Pakowanie.
10 WYMIAR
Dopuszczalne różnice wymiarów
| Zakres OD | OD | ID | WT | ||
| W. | mm | W. | mm | ±% | |
| Do, ale nie włączając 3/32 (0,094 cala) (2,38 mm) | +0,002 -0,000 | +0,050 -0,000 | +0.000 -0,002 | +0.000 -0,050 | 10 |
| 3/32 (0,094 cala) (2,38 mm), ale bez 3/16 (0,188) cala (4,76 mm) | +0,003 -0,000 | +0,080 -0,000 | +0.000 -0,003 | +0.000 -0,080 | 10 |
| 3/16 do, ale nie włączając 1/2 (0,500) cala (12,70 mm) | +0,004 -0,000 | +0,100 -0,000 | +0.000 -0,004 | +0.000 -0,100 | 10 |
11 TEST FLARING
Część rurki o długości około 4 cali (101,6 mm) powinna stać rozszerzana za pomocą narzędzia o kącie 60 °, aż rura przy ujściu kielicha zostanie rozciągnięta do następujących wartości procentowych bez pękania lub wykazywania wad:
| Stosunek średnicy wewnętrznej do średnicy zewnętrznej | Minimalna ekspansja średnicy wewnętrznej,% |
| 0,9 | 21 |
| 0,8 | 22 |
| 0,7 | 25 |
| 0,6 | 30 |
| 0,5 | 39 |
| 0,4 | 51 |
| 0,3 | 68 |
12 Hydrostatyczny, test ciśnienia pod wodą lub nieniszczący test elektryczny
Każdą rurkę należy poddać próbie hydrostatycznej, próbie podwodnego ciśnienia powietrza lub nieniszczącej próbie elektrycznej. The
rodzaj testu, który należy zastosować, zależy od producenta, chyba że w zamówieniu określono inaczej.
Test hydrostatyczny
Każdą rurkę należy poddać badaniu hydrostatycznemu przy ciśnieniu próbnym nieprzekraczającym 1000 psi (6,89 MPa).
Test ciśnienia pod wodą
Każdą rurkę należy poddać podwodnej próbie powietrznej pod ciśnieniem próbnym podanym w poniższym równaniu lub 500 psi (3,4 MPa), w zależności od tego, która z tych wartości jest mniejsza: P = 2St / D
gdzie:
P = ciśnienie powietrza, psi lub MPa
S = dopuszczalne naprężenie włókna wynoszące 16 000 psi (110,3 MPa),
t = określona grubość ścianki, w calach lub mm, oraz
D = określona średnica zewnętrzna, w calach lub mm.
Nieniszczący test elektryczny
Każdą rurkę należy poddać nieniszczącemu badaniu elektrycznemu, które jest w stanie wykryć niedoskonałości za pomocą
głębokość przekraczająca 10% grubości ściany lub 0,002 cala (0,05 mm), w zależności od tego, która wartość jest większa. Badanie nie będzie wymagane w przypadku rozmiarów poniżej 0,125 cala (3,18 mm) średnicy zewnętrznej. Jednakże, według uznania nabywcy, rury, które mają być naciągnięte na średnicę poniżej 0,125 cala, mogą być testowane w zakresie od 0,156 cala (3,97 mm) do 0,125 cala średnicy zewnętrznej, a wszelkie stwierdzone wady powinny być wycofane przed dalszymi obniżkami.
13 POJEMNOŚĆ PRODUKTU
OD: 0,25-8,0 mm
WT: 0,065-3,0 mm
Koncentryczność: dobra
Prostoliniowość: ≤ 1 mm / m
Powierzchnia: 2B, BA, lustro, powierzchnia piaskowana, powierzchnia pasywna.
Powierzchnia do wyżarzania, jasna powierzchnia do precyzyjnego rysowania Ra≤0,8 μm, drobno wypolerowane ID i OD Ra ≤ 0,2-0,4 μm. (możliwe Ra 0,1 μm na żądanie).
14 STANDARDOWA SPECYFIKACJA
GB / T 3090 Bezszwowa rura stalowa ze stali nierdzewnej o małej średnicy
GBT 18457 Igła ze stali nierdzewnej do produkcji maszyn medycznych
GB 4234 Stal nierdzewna do implantów chirurgicznych
YBT 4513-2017 Spawane rury ze stali nierdzewnej do gazów medycznych i próżni
Norma ASTM A632 dla bezszwowych i spawanych rur austenitycznych ze stali nierdzewnej (mała średnica) do ogólnych zastosowań
ISO 5832-1-2016 Implanty do chirurgicznych materiałów metalowych - Część 1 Kuta stal nierdzewna
ISO 9626-2016 Rurki igłowe ze stali nierdzewnej do wytwarzania wymagań dotyczących wyrobów medycznych i metod badań
SAE AMS 5643R Rury i pierścienie do kucia drutu prętowego odporne na korozję (S17400)
15 ZALETY KONKURENCYJNE
(1) Ponad 50-letnie doświadczenie w badaniach i rozwoju stopów wysokotemperaturowych, stopów odpornych na korozję, stopów precyzyjnych, stopów ogniotrwałych, metali rzadkich i metali szlachetnych oraz produktów.
(2) 6 kluczowych laboratoriów i centrum kalibracji.
(3) Opatentowane technologie.
(4) Wysoka wydajność.
16 TERMIN BIZNESOWY
| Minimalna ilość zamówienia | Do negocjacji |
| Cena £ | Do negocjacji |
| Szczegóły pakowania | Zabezpieczenie przed wodą, transport zdatny do żeglugi, plastikowe pudełko |
| znak | Zgodnie z zamówieniem |
| Czas dostawy | 60-90 dni |
| Zasady płatności | T / T, L / C w zasięgu wzroku, D / P |
| Zdolność dostaw | 20 ton metrycznych / miesiąc |
