Szczegóły Produktu:
|
Material: | UNS N08028, a highly alloyed austenitic stainless steel | ||
---|---|---|---|
High Light: | stopy odporne na korozję,stopy wysokotemperaturowe,specjalne stopy rur bez szwu cra |

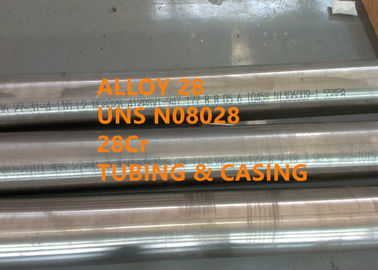

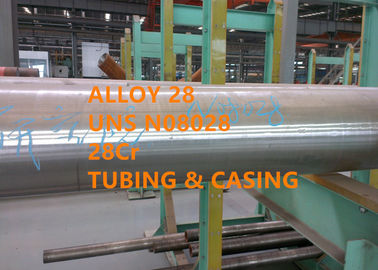

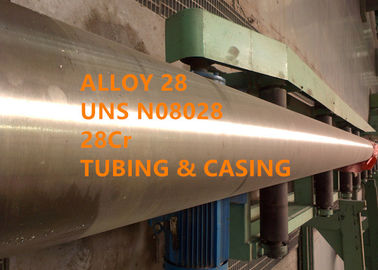

Rura bez szwu ze stopu odpornego na korozję (CRA) Alloy 28, UNS N08028 (28Cr) do rur i obudowy API
1 PRODUKT
Rura bez szwu ze stopu odpornego na korozję (CRA) Alloy 28, UNS N08028 (28Cr) do rur i obudowy API
2 ODPOWIEDNIE OZNACZENIE
W.Nr.1.4563, stop Incoloy® 28
3 PRZEGLĄD
Alloy 28 to wysokostopowa austenityczna stal nierdzewna zapewniająca odporność na różne media korozyjne.Dzięki zawartości chromu i molibdenu stop zapewnia odporność zarówno na kwasy i sole utleniające, jak i redukujące.Obecność miedzi zwiększa jej odporność na kwas siarkowy.
4 ZASTOSOWANIE
Alloy 28 jest stosowany w przemyśle chemicznym i petrochemicznym.Rury ze stopu Alloy 28 są obrabiane na zimno do wysokich poziomów wytrzymałości do eksploatacji w odwiertach w umiarkowanie korozyjnych, głębokich odwiertach gazu kwaśnego.
5 SKŁAD CHEMICZNY
Fe | Ni | Cr | Cu | Mo |
Balansować | 30,0-34,0 | 26,0-28,0 | 0,6-1,4 | 3.0-4.0 |
C | Mn | Si | P | S |
≤0,03 | ≤2,5 | ≤1,0 | ≤0,030 | ≤0,030 |
6PWŁAŚCIWOŚCI FIZYCZNE
Gęstość: 0,29 funta/cale3 (8,0 g/cm)3)
Ciepło właściwe: (32-212°F), 0.105 Btu lb °F (0-100°C), 450 J/kg °C)
Współczynnik rozszerzalności, 10-6 cale/cale °F (mikrom/m °C)
70-200°F (21-93°C) 8,3 (15,0)
70-500°F (21-260°C) 8,8 (15,9)
70-800°F (21-427°C) 9,3 (16,8)
Przewodność cieplnaA, 66 Btu in/ft2 godz.°F(11,4 W/m°C)
RezystancjaA, 594 omów, ok. mil/stopę (0,99 mikroomów, m)
Moduł YoungaA, 29,0 x 103 ksi (200 GPa)
A Produkt wyżarzony, testowany w temperaturze pokojowej
7 WŁAŚCIWOŚCI MECHANICZNYCH
Typowe właściwości mechaniczne
Stan: schorzenie | Wytrzymałość na rozciąganie | Wydajność (przesunięcie 0,2%) | Wydłużenie | Twardość | ||
ksi | MPa | ksi | MPa | % | ||
wyżarzony | ≥73 | ≥500 | ≥31 | ≥214 | ≥40 | 80-90HRB |
Pracował na zimno | ≥130 | ≥896 | ≥110 | ≥758 | ≥15 | ≤33HRC |
8 ROZMIARÓW WĘŻY
OD: 3-1/2 cala (88,9 mm), 4 cale (101,6 mm), 4-1/2 cala (114,3 mm)
Waga: 5,49 mm - 16,00 mm
Długość: R1 (6,10 - 7,32m), R2 (8,53 - 9,75m), R3 (11,58 - 12,80m)
9 ROZMIARÓW OBUDOWY
OD: 4-1/2 cala (114,3 mm), 5 cali (127,0 mm), 5-1/2 cala (139,7 mm), 6-5/8 cala (168,28 mm), 7 cali (177,8 mm), 7 -5/8 cala (193,68 mm), 7-3/4 cala (196,85 mm), 8-5/8 cala (219,08 mm)
Waga: 5,21 mm - 22,22 mm
Długość: R1 (4,88 - 7,62m), R2 (7,62 - 10,36m), R3 (10,36 - 14,63m)
10 TOLERANCJA WYMIARÓW
Poniższe tolerancje dotyczą średnicy zewnętrznej D rury
Etykieta 1 | Tolerancja średnicy zewnętrznej, D |
< 4-1/2 | ± 0,79 mm (± 0,031 cala) |
≥ 4-1/2 | -0,5% Zm / +1,0% Zm |
Grubość ścianki: tolerancja dla rury –12,5%
Średnica wewnętrzna: średnica wewnętrzna, d, zależy od średnicy zewnętrznej i tolerancji masy.
11 PROCES WYTŁACZANIA NA GORĄCO
Bar → Kontrola → Obieranie → Cięcie → Wytaczanie → Fazowanie → Kontrola → Czyszczenie → Podgrzewanie → Ogrzewanie indukcyjne → Przeciąganie → Ogrzewanie indukcyjne → Wytłaczanie na gorąco → Obróbka cieplna → Prostowanie → Cięcie piłą → Trawienie → Kontrola i naprawa → CR (CD) → Deoil → Obróbka cieplna → Prostowanie → Cięcie na długość → Trawienie → NDT (Kontrola wiroprądowa, UT, Kontrola ciśnienia hydraulicznego) → Pakowanie
12 CECHY WYTŁACZANEJ RURKI BEZ SZWU
Produkcja rur do wytłaczania jest zupełnie inna niż walcowanie ukośne i walcowanie rolkowe i ma następujące cechy
(1) W porównaniu z innymi metodami procesu rur, metoda wytłaczania jest charakterystyczna dla metalu w procesie formowania poprzez trójstronne naprężenie ściskające, które można wykorzystać do produkcji stali i stopów o niskiej plastyczności, takich jak stop cyrkonu, stop tytanu, Stop żaroodporny Ni-Cr-Fe itp. Do zastosowań w energetyce atomowej i specjalnych przemyśle chemicznym.I można było uzyskać dobrą jakość powierzchni.
(2) Metoda wytłaczania ma dużą elastyczność i mobilność dzięki prostej matrycy, łatwej do wyprodukowania i wymiany.
(3) Zakres specyfikacji rury produkowanej przez wytłaczarkę jest większy niż w przypadku innych procesów.
(4) W porównaniu z innymi metodami procesu rur, wytłaczanie może uzyskać lepszą jakość, właściwości mechaniczne rury są bardziej równomierne, a wewnętrzna i zewnętrzna powierzchnia rury jest lepsza niż walcowanie.
13 JEDNOSTKA WYTŁACZANIA NA GORĄCO
(1) Przeciągarka 25MN i wytłaczarka pozioma 63MN sprowadzona z Danieli z Włoch.Maks.prędkość wytłaczania: 300 mm / s, maksymalna siła wytłaczania 62,17 MN, roczna zdolność produkcyjna 40000 MT.
(2) Rozmiar rury wytłaczanej: Φ60~325 mm × 6~40 mm
(3) Długość rury ekstrudowanej: 3000~18000mm
(4) Waga kęsa pojedynczej rury: ≤1,2 MT
(5) Tolerancja rury wytłaczanej: średnica ± 1%, grubość ścianki ± 10%
(6) Nadaje się do bardzo długich i bardzo grubych rur, rozmiar 168 x 10 x 14000 mm, waga pojedynczej rury 550 kg
(7) Główny materiał: austenityczna stal nierdzewna, martenzytyczna stal nierdzewna, dupleksowa stal nierdzewna, super stal nierdzewna, stop na bazie niklu, kompozytowa bimetaliczna rura bez szwu metalurgicznego, rura kształtowa itp.
14 WYPOSAŻENIE GŁÓWNE
15 PROCES PERFORACJI NA GORĄCO
Bar → Inspekcja → Obieranie → Cięcie → Centrowanie → Ogrzewanie → Perforacja → Trawienie → Cięcie końcowe → Kontrola i naprawa → CR (CD) → Odolejanie → Obróbka cieplna → Prostowanie → Cięcie na długość → Trawienie → UDT (kontrola wiroprądowa, UT, hydrauliczne kontrola ciśnienia) → Pakowanie
16 OBRÓBKA CIEPLNA
Zalecana obróbka cieplna dla UNS N08028 powinna polegać na podgrzaniu materiału do temperatury od 1975 do 2100°F (1080 do 1150°C), a następnie schłodzeniu w wodzie lub szybkim schłodzeniu w inny sposób.
Skalę należy usunąć w odpowiedni sposób.W przypadku wyżarzania jasnego operacje usuwania kamienia nie są konieczne.
17 PRZEWAGA KONKURENCYJNA
(1) Ponad 50-letnie doświadczenie w badaniach i rozwoju stopów wysokotemperaturowych, stopów odpornych na korozję, stopów precyzyjnych, stopów ogniotrwałych, metali rzadkich i materiałów i produktów z metali szlachetnych.
(2) 6 kluczowych laboratoriów państwowych i centrum kalibracji.
(3) Opatentowane technologie.
(4) Doskonała wydajność podczas pracy w studni naftowo-gazowej o głębokości kilkudziesięciu tysięcy metrów.
(5) Mamy klientów terminalowych, takich jak Baker Hughes, Halliburton, chińska narodowa korporacja naftowa LTD (CNOOC) itp.
18FORMY PRODUKTÓW
Rury i przewody rurowe: powinny być dostarczone w stanie wyżarzonym rozpuszczającym.
19 STANDARDOWA SPECYFIKACJA
Alloy 28 jest wymieniony w NACE MR0175.
Specyfikacja API 5CT dla obudowy i rurek
ASTM B668 / ASME SB668 Standardowa specyfikacja dla rur i rur bez szwu UNS N08028 i N08029
ASTM B829 / ASME SB829 Standardowa specyfikacja wymagań ogólnych dla niklu i stopów niklu
20 OKRES BIZNESOWY
Minimalna ilość zamówienia | 2 tony metryczne |
Cena £ | do negocjacji |
Szczegóły pakowania | zapobieganie wodzie, transport zdatny do żeglugi, drewniane pudełko lub paleta bez fumigacji; |
znak | Zgodnie z zamówieniem |
Czas dostawy | 90-120 dni |
Zasady płatności | T/T, L/C w zasięgu wzroku, D/P |
Możliwość dostaw | 1000 ton metrycznych / miesiąc |
