Stop z pamięcią kształtu, super elastyczny stop niklowo-tytanowy, drut Nitinol do biomedycyny
PRODUKT
Stop z pamięcią kształtu, super elastyczny stop niklowo-tytanowy, okrągły drut Nitinol, drut płaski, drut o przekroju kształtowym do biomedycyny
PRZEGLĄD
Nitinol jest najbardziej wszechstronnie badanym i najlepszym stopem z pamięcią kształtu. Mają cechy wysokiej wytrzymałości, wysokiej plastyczności, dobrej odporności na korozję, dobrej stabilności i doskonałej biokompatybilności. Przewaga zastosowania w medycynie polega na tym, że nie można zastąpić innych stopów z pamięcią kształtu.
Nitinol łączy dwie ściśle powiązane unikalne cechy: pamięć kształtu i superelastyczność. Pamięć kształtu nadaje Nitinolowi zdolność do deformacji w jednej temperaturze, a następnie powrotu do pierwotnego kształtu po podgrzaniu do temperatury przemiany. Efekt ten jest spowodowany zmianą materiału z jednoskośnej struktury martenzytycznej o niskiej temperaturze do struktury sześciennej austenitycznej o wysokiej temperaturze.
WŁAŚCIWOŚCI NITINOLU
1 Pamięć kształtu
2 Super elastyczny
3 Wrażliwość na zmiany temperatury jamy ustnej
4 Dobra odporność na korozję
5 Odporność na toksynę
6 Delikatna siła korygująca
7 Dobra amortyzacja
NITINOL DO ZASTOSOWANIA BIOMEDYKINY A
Nitinol jest określeniem dwuskładnikowym w pobliżu stopów Ni-Ti o jednakowym atomie i jest szeroko stosowany w medycynie ze względu na jego wyjątkową superelastyczność. Jednakże trójskładnikowe lub inne stopy niklowo-tytanowe można uzyskać dla różnych właściwości.
W przypadku biomedycyny stosuje się łuk nitinolowy do wczesnego wyrównania zębów pacjenta. Sprężyny i sprężyny naciągowe Nitinol są sprężynami używanymi do zębów ortodontycznych, urządzenia ortopedycznego do skoliozy. Ponadto nitinol stosowano w chirurgii do wykonywania różnych łączników kości, zacisków naczyń krwionośnych, filtrów krzepnięcia, elementów rozszerzających naczynia krwionośne, wszystkich rodzajów stentów do jamy ustnej, urządzenia embolizującego, plastra serca, filtrów zakrzepowych, interwencyjnych przewodów prowadzących i szwów chirurgicznych itp.
SKŁAD CHEMICZNY
Tabela 1
| Fe | Ni | Cr | Cu | Nb |
| ≤ 0,05 | 54,5-57,0 | ≤0,01 | ≤0,01 | ≤0,025 |
| do | Ti | Współ | N + O | H |
| ≤ 0,05 | Zrównoważony | ≤ 0,05 | ≤0,050 | ≤0,005 |
Skład chemiczny jest zgodny z ASTM F2063-12 lub GB 24627-2009 (% wag.)

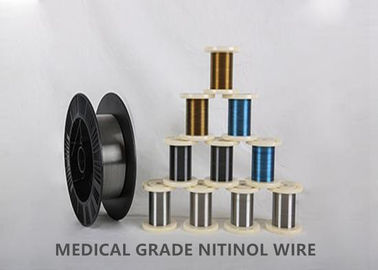

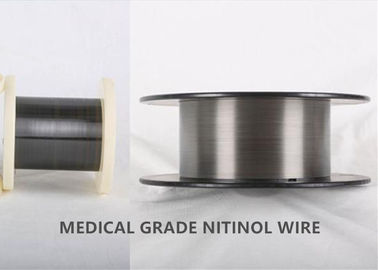

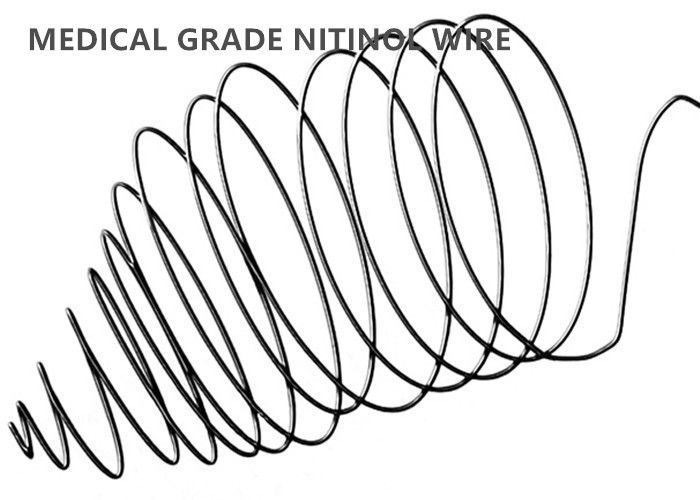

N ITINOL WIRE
Drut z pamięcią kształtu Nitinol może być użyty do opracowania implantów, które mogą być dostarczane do organizmu w zwartym kształcie, a następnie aktywowane do postaci funkcjonalnej po ich rozmieszczeniu. Jeśli potrzebujesz, aby drut był w określonym kształcie dla określonej aplikacji, oferujemy ustawienie kształtu. To „ustawia” kształt drutu, który jest zgodny z wymaganiami projektowymi urządzenia. Nie tylko produkujemy Nitinol w różnych formach, ale kontrolujemy cały proces, od początku do końca, będąc wiodącym na świecie źródłem stopu do wykończenia dla nitinolu dla branży urządzeń medycznych.
Superelastyczność występuje w temperaturach tuż powyżej temperatury transformacji i pozwala materiałowi odzyskać od do 8% odkształcenia z trwałym zbiorem 0,5% lub mniej.
Nitinol jest dostępny w dwóch podstawowych formach:
Okrągły drut Nitinol i drut płaski
Nitinol bezbarwny pręt uziemiający
Wszystkie gatunki nitinolu są dostępne w stanie obrobionym na zimno, gotowym do obróbki cieplnej lub jako wyprostowany drut supeelastyczny.

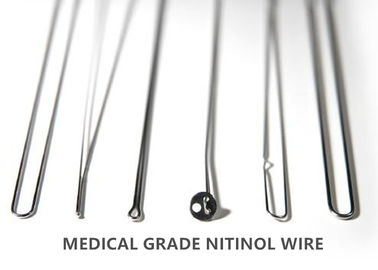

N APLIKACJA SPECYFICZNA DOTYCZĄCA DRUTU
Drut nitinolowy jest używany do wielu różnych zastosowań medycznych i przemysłowych. Zastosowania medyczne obejmują terapię naczyniową, zarządzanie rytmem serca, neurostymulację, ortodoncję, ortopedię, endoskopię, implantologię itp. Typowe zastosowanie medyczne obejmuje drut prowadzący, wsparcie tkane, plik korzenia zęba, drut łukowy, iud, linię szwu itp.
Niektóre typowe aplikacje inżynieryjne dla każdej klasy medycznej Nitinol podano poniżej:
Nitinol A: prowadniki, stenty, mandryny, trzpienie formujące, kosze do usuwania kamienia, pilniki ortodontyczne itp.
Nitinol B *: Często stosowany w aplikacjach, które wymagają wysokiego obciążenia i obciążenia plateau w temperaturze pokojowej. Domieszkowany chromem dla obniżonej temperatury transformacji i zwiększonej wytrzymałości na rozciąganie.
Nitinol C **: Aplikacje wymagające zwiększonej sztywności. Domieszkowany kobaltem w celu zmniejszenia temperatury przemiany i zwiększenia wytrzymałości na rozciąganie.
Nitinol D: Zapewnia najlepsze osiągi rowerowe w temperaturze ciała (37 ° C).
Nitinol E: Powszechnym zastosowaniem tego stopu są siłowniki wysokotemperaturowe.
Nitinol F: Powszechnym zastosowaniem tego stopu są siłowniki wysokotemperaturowe.
Nitinol G: Zwykle stosowany w aplikacjach wymagających przemiany fazowej w temperaturze ciała (37 ° C).
Nitinol H: Do stosowania w bardzo niskich temperaturach.
* Typowy skład chemiczny: ASTM F2063 Exc. Cr 0,2% do 0,3%
** Typowy skład chemiczny: ASTM F2063 Exc. Co 1% do 2%
M WŁAŚCIWOŚCI ECHANICZNE STOPÓW SUPERELASTYCZNYCH
Tabela 2: Super elastyczna na zimno
| Kod dostępu | Asgot As (° C) | UTS (psi) | Wydłużenie (%) | UTS (psi) | Wydłużenie (%) | Ładowanie płaskowyżu (psi) | Wyładunek Plateau (psi) | Aktywny Af (° C) |
| Niti A | -35 do -10 | 200 000 min | > 4% | 180 000 min | > 10% | > 70 000 | > 20 000 | +10 do +18 |
| Niti B | -65 do 0 | 250 000 min | > 4% | 210 000 min | > 10% | > 80 000 | > 35 000 | 0 + 18 |
| Niti C | -80 * | 200 000 min | > 5% | 190 000 min | > 10% | > 100 000 | > 60 000 | -15 * |
| Niti D | -10 do +10 | 220 000 min | > 4% | 180 000 min | > 10% | > 65 000 | > 7000 | +14 do +22 |
| Niti H | ≤ -35 | 220 000 min | > 4% | 160 000 min | > 10% | > 75 000 | > 25 000 | ≤0 |
| Uwagi | 1. Zestaw stały <0,5% po napięciu do 8% 2. Wyniki są typowe dla średnic drutu okrągłego od 0,05 mm do 4,0 mm. 3. Wszystkie badania mechaniczne przeprowadzane w temperaturze 22 ± 2 ° C 4. Aktywny Af to temperatura, w której materiał całkowicie przekształcił się w austenit. 5. * Typowy cel | |||||||
M WŁAŚCIWOŚCI ECHANICZNE STOPÓW PAMIĘCI KSZTAŁTU
Tabela 3: Pamięć kształtu obrabianego na zimno
| Kod dostępu | Asgot As (° C) | UTS (psi) | Wydłużenie (%) | UTS (psi) | Wydłużenie (%) | Ładowanie płaskowyżu (psi) | Aktywny Af (° C) |
| Niti E | ≥ +85 | 220 000 min | > 3% | 160 000 min | > 10% | Nie dotyczy | ≥ +85 |
| Niti F | +35 do +85 | 220 000 min | > 3% | 160 000 min | > 10% | Nie dotyczy | +40 do +80 |
| Niti G | +10 do +35 | 220 000 min | > 3% | 160 000 min | > 10% | Nie dotyczy | +22 do +40 |
| Uwaga | 1. Wyniki są typowe dla średnic drutu okrągłego od 0,05 mm do 4,0 mm. 2. Wszystkie badania mechaniczne przeprowadzane w temperaturze 22 ° C ± 2 ° C 3. Aktywne Af to temperatura, w której materiał całkowicie przekształcił się w austenit. | ||||||

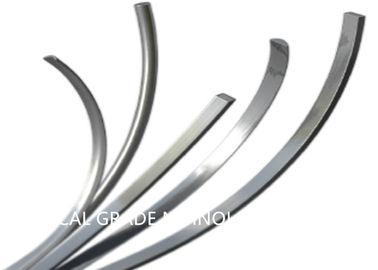

N FORMULARZE DRUTU ITINOL
Okrągły drut: 0,05 do 4,0 mm
Płaski drut - współczynnik kształtu: W / T <10
Rolled Strip - współczynnik kształtu: W / T> 10: 1
Minimalna grubość: 0,008 mm
Maksymalna szerokość: 11,5 mm
Turkshead: kwadratowy, prostokątny
Niestandardowe kształty: Szeroka gama kształtowanych drutów o przekroju poprzecznym
Średnica i tolerancja okrągłego drutu nitinowego
Tabela 4
| Średnica mm | 4.00-2.00 | 2.00-1.00 | 1,00-0,35 | 0,35-0,26 | 0,26-0,15 | 0,15-0,05 |
| Tolerancja mm | ± 0,020 | ± 0,015 | ± 0,010 | ± 0,007 | ± 0,005 | ± 0,004 |
Z zaokrąglenia w połowie tolerancji średnicy.
D WARUNKI UDOSTĘPNIANIA
(1) Prostowany superelastyczny (SE)
(2) Obrobione na zimno (CW)
W IRE SURFACE CONDITION
(1) Lekki tlenek - powierzchnia rysowana diamentem
(2) Ciemny tlenek - powierzchnia rysowana diamentem
(3) Czarny tlenek - powierzchnia rysowana diamentem
(4) Wytrawianie - chemiczne usuwanie warstwy tlenku - zachowa gładką powierzchnię
(5) Marynowane - chemiczne usuwanie warstwy tlenku wraz z niewielką ilością metalu podstawowego - powierzchnia będzie miała szorstką teksturę
(6) Trawione i mechanicznie polerowane - Chemiczne usuwanie warstwy tlenku, a następnie mechaniczne polerowanie - powierzchnia będzie miała wygląd ze stali nierdzewnej (chociaż przy powiększeniu> 40x, pojawią się mikro zadrapania
(7) Beztlenowy - gładki i bez widocznego tlenku
KOD WIRE
Aktywna temperatura jest jedną z krytycznych właściwości nitinolu, która może określać efektywne właściwości superelastyczne stopu. Chociaż cała główna zawartość Ni w zakresie 54,5 ~ 57,0% masy jest zgodna ze standardową specyfikacją ASTM F2063-12, to jej A f jest bardzo wrażliwe na skład chemiczny, szczegółowe stopniowanie składu nitinolu ma kluczowe znaczenie. Dlatego używamy szczegółowego i zweryfikowanego kodu materiału do identyfikacji stopu.
Tabela 5
| Kod dostępu | ZA | b | do | re | mi | fa | sol | H |
| Aktywna temperatura F ℃ | 70 +/- 10 | 30 +/- 10 | 25 +/- 5 | 17 +/- 7 | 10 +/- 10 | 5 +/- 10 | -20 +/- 10 | -30 +/- 15 |

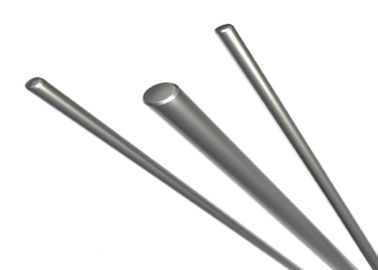

N ITINOL CENTERLESS GROUND BAR
Wraz z drutem Nitinol dostępny jest również baton Nitinol klasy medycznej o średnicach od 2,0 mm do 5,0 mm z opcją naturalnego tlenku formującego lub bezklejowego i polerowanej powierzchni.
T YPICAL MECHANICAL PROPERTIES GROUND BAR
Stan: Super elastyczny
Tabela 6
| typ materiału | UTS (PSI) | Wydłużenie (%) | Płaskowyż załadunkowy (PSI) | Płaskowyż rozładunkowy (PSI) | Aktywny Af (° C) |
| Niti A | 130 000 | ponad 12 % | 65 000 | 15 000 | poniżej 18 |
| Uwagi | 1. Zestaw stały to 1% maks. po napięciu do 6% 2. Wszystkie badania mechaniczne przeprowadzane w temperaturze pokojowej (22 ° C ± 2 ° C) | ||||
GŁÓWNE ZASTOSOWANIA
Ortopedyczny
Ortodontyczny
STANDARDOWA SPECYFIKACJA
ASTM F2063-12 Standardowy skład chemiczny kutego stopu z pamięcią kształtu nitinolu stosowanego w urządzeniach medycznych i implantach chirurgicznych
GB 24627 Standardowy skład chemiczny kutego stopu z pamięcią kształtu nitinolu stosowanego w urządzeniach medycznych i implantach chirurgicznych
ASTM F2633-13 Standardowa specyfikacja złączki ze stopu z bezszwową nitinolem z pamięcią kształtu do urządzeń medycznych i implantów chirurgicznych
ASTM F2005-05 Standardowa terminologia dotycząca stopów z pamięcią kształtu nitinolu
ASTM F2004-05 Standardowa metoda testowania temperatury przejścia stopu nitinolu metodą analizy termicznej
ASTM F2516-14 Metoda próby rozciągania dla materiałów hiperelastycznych nitinolowych
ASTM F2082-15 Standardowa metoda badania temperatury przejścia fazowego stopu pamięci nitinolowej przez gięcie i swobodne uzupełnianie.
KORZYŚĆ
Wszystkie przychodzące surowce Nitinol poddawane są kontroli przez stronę trzecią, aby upewnić się, że spełniają one zastrzeżone specyfikacje dotyczące chemii, temperatury transformacji, jednorodności materiału i mikrostruktury. Aby promować wyjątkowo gładką i jednolitą jakość wykończenia powierzchni, wszystkie produkty z drutu i rur wykorzystują precyzyjną technologię jedno- lub wielokrystalicznych matryc do rysowania diamentów. Po prawidłowej superelastycznej obróbce cieplnej materiały niklowo-tytanowe klasy medycznej mogą podlegać naprężeniom do 8% bez trwałego zginania w temperaturze ludzkiej.
TERMIN BIZNESU
| Minimalna ilość zamówienia | Do negocjacji |
| Cena £ | Do negocjacji |
| Szczegóły pakowania | Zapobieganie wodzie, transport morski, drewniane skrzynie bez fumigacji |
| znak | Na zamówienie |
| Czas dostawy | 60-90 dni |
| Zasady płatności | T / T, L / C w zasięgu wzroku, D / P |
| Zdolność dostaw | 20 ton metrycznych miesięcznie |
